Machine de soudage automatique Hwashi pour réservoir d'eau IBC 1000L cadre de cage tubulaire en acier inoxydable
Hwashi Manufacturing IBC 1000L réservoir d'eau en acier inoxydable Tubular Cage Frame Machine de soudage automatique de Chine fournit des solutions de soudage de précision pour la production de conteneurs industriels.
Principaux avantages
- Système de contrôle intelligent:Ajuste automatiquement les paramètres de soudage pour des points de soudage cohérents et fiables
- Conception modulaire:Maintenance facile, améliorations et flexibilité accrue de la chaîne de production
- Le soudage adaptatif:Accueille des cages en tubes en fer de différentes tailles et formes
- Consommation énergétique efficace:La technologie de soudage avancée assure une efficacité élevée et une conscience de l'environnement
- Interface conviviale:Le fonctionnement intuitif réduit les coûts de formation et améliore l'efficacité
Spécifications techniques
- Efficacité de soudage: 50 secondes par pièce
- Source de soudage: 4 ensembles
- Option de plateforme d'alimentation: à une ou deux couches
- Option de système de déchargement: déchargement manuel ou déchargement automatique par bras mécanique
- Capacité de production: 50 secondes par pièce
Système de cadre de soudage principal
Quatre ensembles de transformateurs MF régulent six ensembles d'électrodes de soudage, assurant une qualité de soudage optimale pour chaque point.La technique de soudage bilatérale de type piano accélère considérablement le processus de soudage, complétant chaque grille métallique en une minute.
La conception intègre des bouteilles d'air supérieures et inférieures pour garantir des positions de soudage plates.

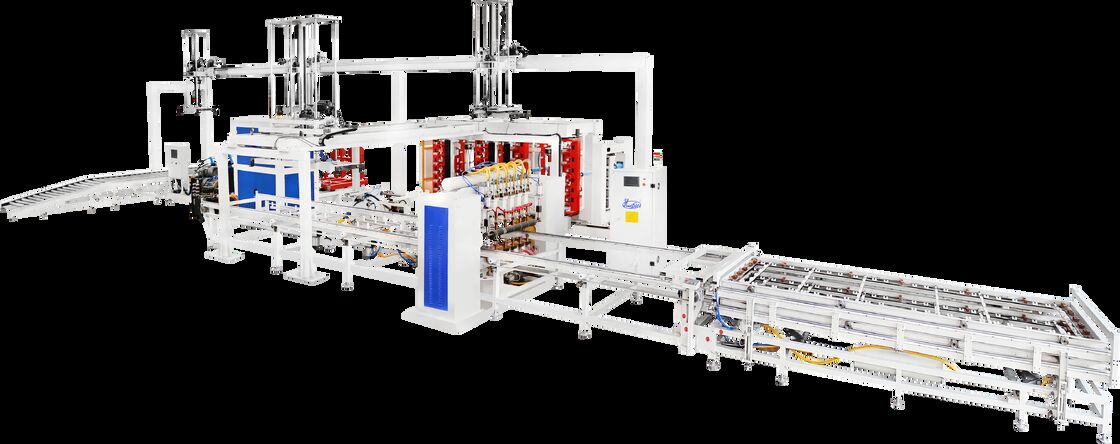

Machine de soudage automatique à cadre IBC à six têtes
Le système d'alimentation en soudage est équipé de quatre ensembles de sources d'alimentation en courant continu MF avancées, permettant le soudage simultané à six endroits différents.L'alimentateur à deux couches améliore l'efficacité opérationnelle - pendant qu'un appareil est activement soudé, l'autre charge de façon transparente les matériaux pour un flux de travail continu.
Maillage de tube plat et qualité de soudage ferme
L'appareil de soudage transforme les tubes en une configuration de maille plate distinctive, assurant des soudures d'une résistance et d'une qualité inégalées.Le processus de soudage est effectué efficacement en environ 60 secondes par maille plate.
Machine de pliage à double station IBC verticale
Le traitement complet garantit une grande précision dans le pliage, des opérations stables et une efficacité remarquable pour la production de cadres de cage IBC.
Plier le maillage plat en forme carrée
La machine de pliage transforme habilement les mailles plates en cadres carrés précis.en soulignant l'efficacité et la capacité de production rapide de la machine.
Caractéristiques du faisceau de flexion
- Le faisceau de flexion traité par CNC assure des angles de flexion précis
- Chaque moule sur le faisceau de flexion s'ajuste vers le haut et vers le bas environ 3 mm pour augmenter la portée de flexion
- Le moule à 120 degrés crée des angles de flexion plus doux.
Construction d'un châssis pliant
Le châssis de la machine est doté d'un rectangle robuste avec des colonnes en acier plus épaisses et un panneau de couverture en forme de porte, assurant une fermeté et une stabilité exceptionnelles.
Station de pression hydraulique
Spécialement conçue pour plier les mailles des réservoirs de palettes, la machine de pliage IBC les façonne en cadres rectangulaires avec des dimensions précises de (1200 ± 5 mm) * ((1000 ± 5 mm).La station hydraulique garantit des performances de flexion optimales.
Machine de verrouillage du cadre de cage IBC
Méticuleusement conçue comme une unité cohérente, cette machine offre une précision exceptionnelle dans l'insertion, une résistance de verrouillage robuste et une stabilité transparente pendant le fonctionnement.
Efficacité et qualité du verrouillage
Armure de serrage réglable
- Adapté à différentes conceptions de cages métalliques IBC pour une gamme de travail plus large
- La conception hydraulique et pneumatique améliore l'efficacité de la machine
- d'une épaisseur n'excédant pas 50 cm3
Moule de fermeture hydraulique
Doté d'un système hydraulique, le moule de fermeture crée des points de fermeture serrés pour les tuyaux, empêchant la fissuration de la cage métallique.
Station de pression hydraulique
Équipé d'un dispositif d'envoi automatique qui assure un processus de production fluide et efficace pour les cages métalliques.
Machine de perforation et de creusement de trous dans le cadre de cage IBC
Cette machine forme des trous sur le cadre, permettant de fixer des cadres complets sur des cadres de base avec précision.
L'efficacité et la qualité de la fabrication des trous
En utilisant une force hydraulique, le processus complet de creusement et de perforation prend environ 25 à 30 secondes.
- Têtes de pressage avec moule de pressage
- Station hydraulique
- Panneau de localisation de la tête de poinçonnage
Le panneau de localisation réglable de gauche à droite et vers l'avant et vers l'arrière offre une gamme d'utilisation plus large pour les positions de poinçonnage.
Machine de soudage de cadre de base de cage IBC
L'opérateur charge et décharge simplement les produits pendant que la machine effectue le soudage automatique.
Caractéristiques du produit
- Structure horizontale avec 7 têtes de soudage pour soudage complet du cadre de base
- Déchargement automatique de palettes soudés
- 3 ensembles de puissance MF DC 250KVA pour une meilleure qualité du produit et un taux de production plus élevé
- Élimine la qualité de soudage instable du travail manuel
- Taux de production et niveau d'automatisation plus élevés
| Nom du produit | ligne de production de châssis IBC | Le style | rangée simple / rangée double |
|---|
| Largeur maximale de soudage | Pour les véhicules à moteur | Longueur maximale de soudage | 4250 mm |
|---|
| Marque | Je vous en prie. | Couleur | bleu/jaune/personnalisé |
|---|
| Puissance équipée | Pour les appareils à commande numérique | Lieu du produit | Province du Zhejiang, Chine |
|---|
| Voltage | 3p 380V | Matériel | Pipe galvanisée |
|---|
| Épaisseur du tuyau | 1 à 2 mm | Cycle de travail | 20% |
|---|
| Diamètre du tuyau | 14 à 20 mm | Fréquence | 50 Hz/60 Hz |
|---|
| Méthode de chargement des tuyaux | Travaux manuels/2 | Taille du câble | ≥ 70 mm3 |
|---|
| Capacité de travail | 350 à 450 ((480 à 550) pièces/8 heures | Taille du tuyau d'air | G1 |
|---|
| Demande de main-d'œuvre | 2 à 3 travaux | Taille du tuyau d'eau | G1 1/4 |
|---|
