Machine de production automatique de cage Hwashi IBC
La machine de production automatique de cage Hwashi IBC combine une technologie d'automatisation avancée avec une ingénierie de précision pour fournir une solution complète pour la production de cages de conteneurs intermédiaires en vrac (IBC)Ce système certifié ISO9001 transforme les matières premières en cages IBC de haute qualité grâce à un processus entièrement intégré avec un temps de cycle de 60 secondes et une capacité de 2000 kg.
Caractéristiques avancées et technologie

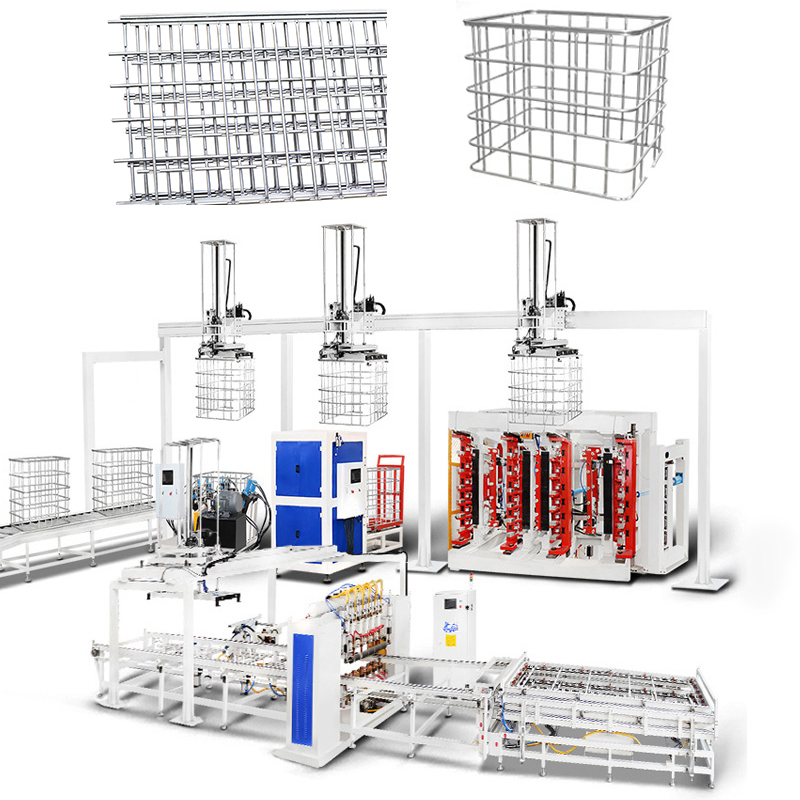

Ligne de production entièrement automatisée
- Système intégré combinant soudage automatique, déchargement des mailles, flexion, verrouillage, creusement et perforation
- Opère avec seulement 3-4 personnes
- Capacité de fonctionnement continu 24 heures sur 24, 7 jours sur 7
- 80 cages par heure
Ingénierie de précision
- Têtes de soudage multiples avec technologie CNC pour une précision de ±0,1 mm
- 6-7 têtes de soudage pour des résultats uniformes
- 60 secondes par temps de cycle de cage
Assurance qualité basée sur l'IA
- Détection intelligente des défauts avec correction en temps réel
- Réglage automatique des paramètres
- Surveillance et analyse continue
Cadre de soudage principal
Quatre ensembles de transformateurs MF régulent six ensembles d'électrodes de soudage pour une qualité optimale.compléter chaque maille de grille métallique en une minuteLes bouteilles d'air supérieures et inférieures assurent des positions de soudage plates, tandis que les électrodes à vis améliorent la durabilité.

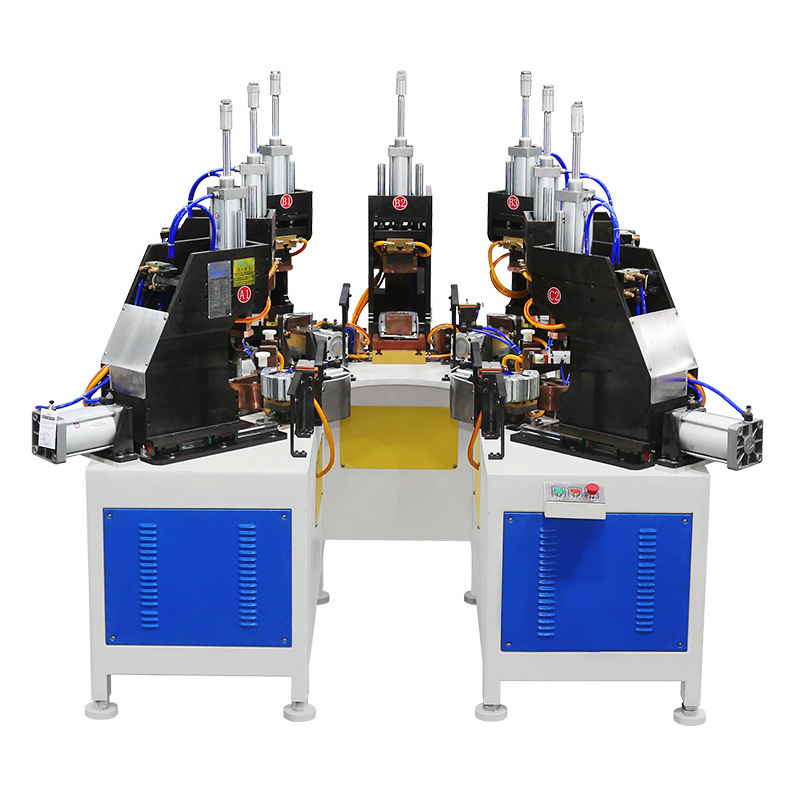

Machine de soudage automatique à cadre IBC à six têtes
Le système d'alimentation en soudage est équipé de quatre ensembles de sources d'alimentation en courant continu MF avancées permettant un soudage simultané à six points.Un alimentateur à deux couches pour les appareils améliore l'efficacité en permettant le chargement du matériau pendant le soudage actif.
Maillage de tube plat et qualité de soudage ferme
L'appareil transforme les tubes en configurations à mailles plates avec des soudures fortes et robustes terminées en environ 60 secondes.

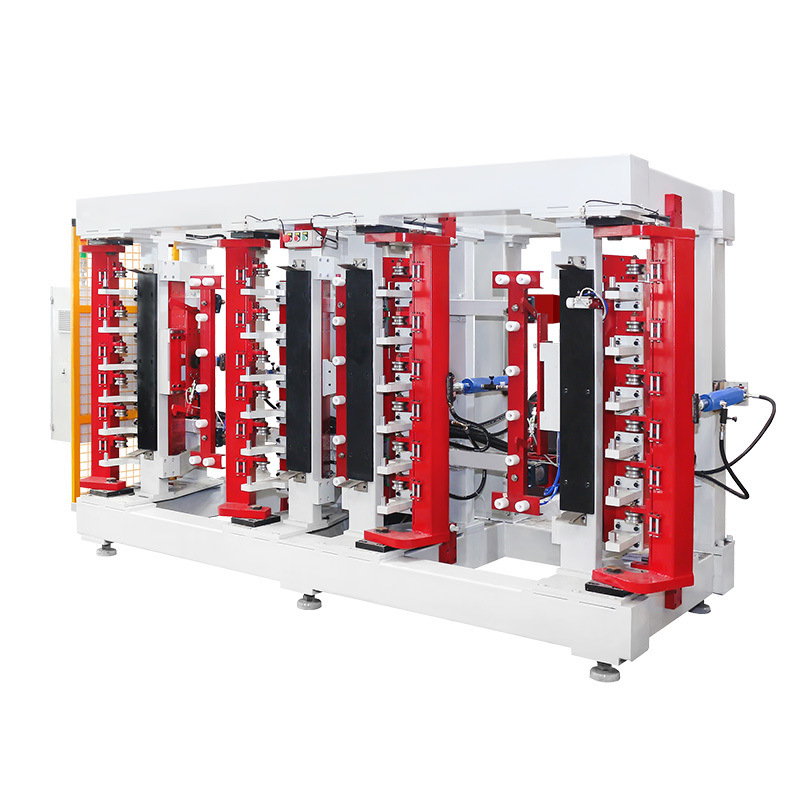

Machine de pliage à double station IBC verticale
La machine de pliage à deux stations IBC offre un pliage de haute précision avec des opérations stables, transformant le filet plat en cadres carrés précis en 20 à 25 secondes.
Caractéristiques du faisceau de flexion
- Le faisceau traité par CNC assure des angles précis
- Les moules réglables (3 mm) pour une plus grande souplesse de flexion
- Conception de moule à 120 degrés pour une flexion en douceur
Machine de verrouillage du cadre de cage IBC
Efficacité et qualité du verrouillage
- Un bras de fermeture réglable pour différentes conceptions de cages
- La conception hydraulique/pneumatique améliore l'efficacité
- Rassemblement automatique de tuyaux avec des points de fermeture serrés
Machine de perforation et de creusement de trous dans le cadre de cage IBC
Cette machine à propulsion hydraulique forme des trous de cadre pour la fixation du cadre de base en 25 à 30 secondes, avec des panneaux réglables pour des plages de positionnement plus larges.
Machine de soudage de cadre de base de cage IBC
Caractéristiques du produit
- Structure horizontale avec 7 têtes de soudage
- Déchargement automatique des palettes
- 3 ensembles de puissance MF DC 250KVA pour une meilleure qualité
- Élimine les incohérences de soudage manuel
Spécifications techniques
| Nom du produit |
ligne de production de châssis IBC |
Le style |
rangée simple / rangée double |
| Largeur maximale de soudage |
Pour les véhicules à moteur |
Longueur maximale de soudage |
4250 mm |
| Marque |
Je vous en prie. |
Couleur |
bleu/jaune/personnalisé |
| Puissance équipée |
Pour les appareils à commande numérique |
Lieu du produit |
Province du Zhejiang, Chine |
| Voltage |
3p 380V |
Matériel |
Pipe galvanisée |
| Épaisseur du tuyau |
1 à 2 mm |
Le poste de travail |
20% |
| Diamètre du tuyau |
14 à 20 mm |
Fréquence |
50 Hz/60 Hz |
Caractéristiques du système d'envoi des réservoirs
- Transport par convoyeur entre les ateliers de soufflage et les ateliers de cage
- Placement automatique de cages pliées, serrées et perforées
- Zone de stockage de palettes soudés
- Chemin de montage automatique des palettes
Pourquoi choisir le Hwashi?
Plus de 20 ans d'expérience en soudage et en automatisation
Certifié ISO 9001 et homologué CE
Assistance technique 24/7 et service complet
Des solutions adaptées à l'industrie 4.0
