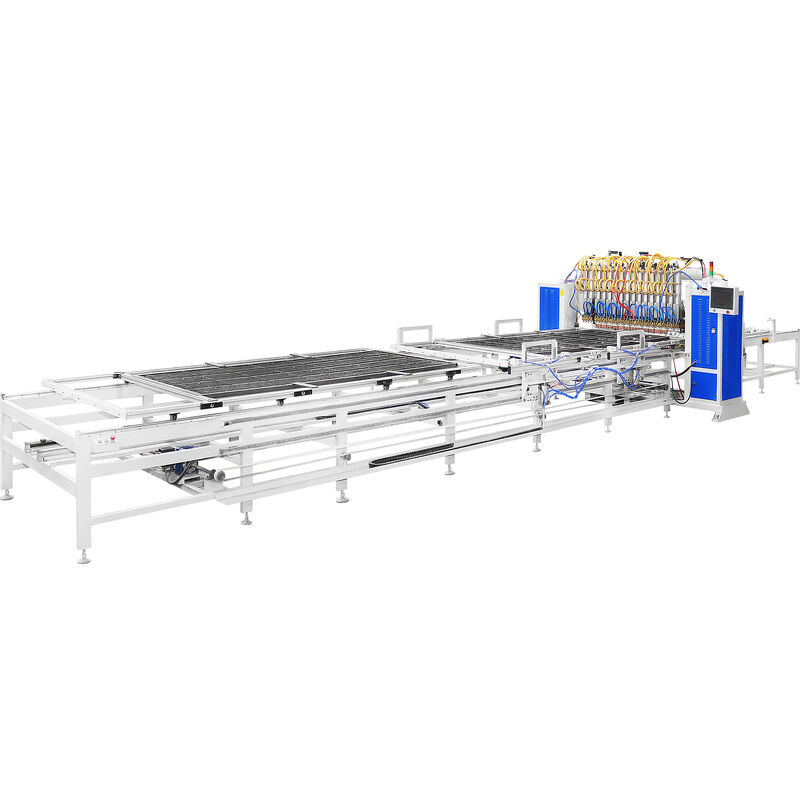

Hwashi Gantry soudeur à treillis métalliques à plusieurs têtes

Présentation du soudeur à treillis métalliques à plusieurs têtes Hwashi Gantry- un système de soudage à haute production comportant plusieurs têtes de soudage montées sur une poutre de portique mobile pour le soudage en rangée simultanée.d'une hauteur n'excédant pas 10 mmCette machine accélère considérablement la production de panneaux à mailles. Les systèmes de support à double couche ou bidirectionnels en option permettent des cycles de soudage automatisés continus avec une intervention minimale de l'opérateur.

Le soudeur à treillis métalliques à plusieurs têtes Hwashi Gantry est conçu poursoudage en rangée à grande vitesseDans la production de treillis métalliques, plusieurs têtes de soudage sont montées sur unpoutre de portique mobilequi peut être réglé horizontalement pour varier l'espacement entre les points de soudage, pour accueillir différentes spécifications de mailles sans changer d'outillage.

Le système prend en chargedeux ou plusieurs sources d'alimentation de soudage MFDCfonctionnant en parallèle, chaque tête délivrant simultanément un courant de soudage constant.Cela signifie qu'une rangée entière d'intersections de fil peut être complétée en un seul passage réduisant considérablement le temps de cycle par rapport au soudage séquentiel à tête unique.

Lesystème de rack à double couche ou bidirectionnelpermet une production continue: un rack de matériaux entre dans la zone de soudage pendant le chargement de l'autre, et la direction du flux de matériaux peut être inversée pour optimiser la disposition de l'atelier.Les opérateurs placent simplement du fil sur l'appareil, démarrer le cycle et retirer le panneau fini.

Cette machine est le choix idéal pour les fabricants deProduits à grande échelle en maille standardoù la rapidité et la cohérence sont primordiales.

Le système de portique à plusieurs têtes permet un soudage en rangée à grande vitesse grâce à un fonctionnement parallèle synchronisé:

1. Placement du filLes opérateurs disposent les fils longitudinaux et transversaux sur le support de fixation selon les spécifications des mailles.
2. Réglage de l'espacement de la têteLes têtes de soudage sur la poutre de portique sont placées horizontalement pour correspondre à l'espacement des fils
3. Positionnement du faisceauLa poutre de portique se déplace le long de l'axe Y pour s'aligner sur la première rangée d'intersections de fil

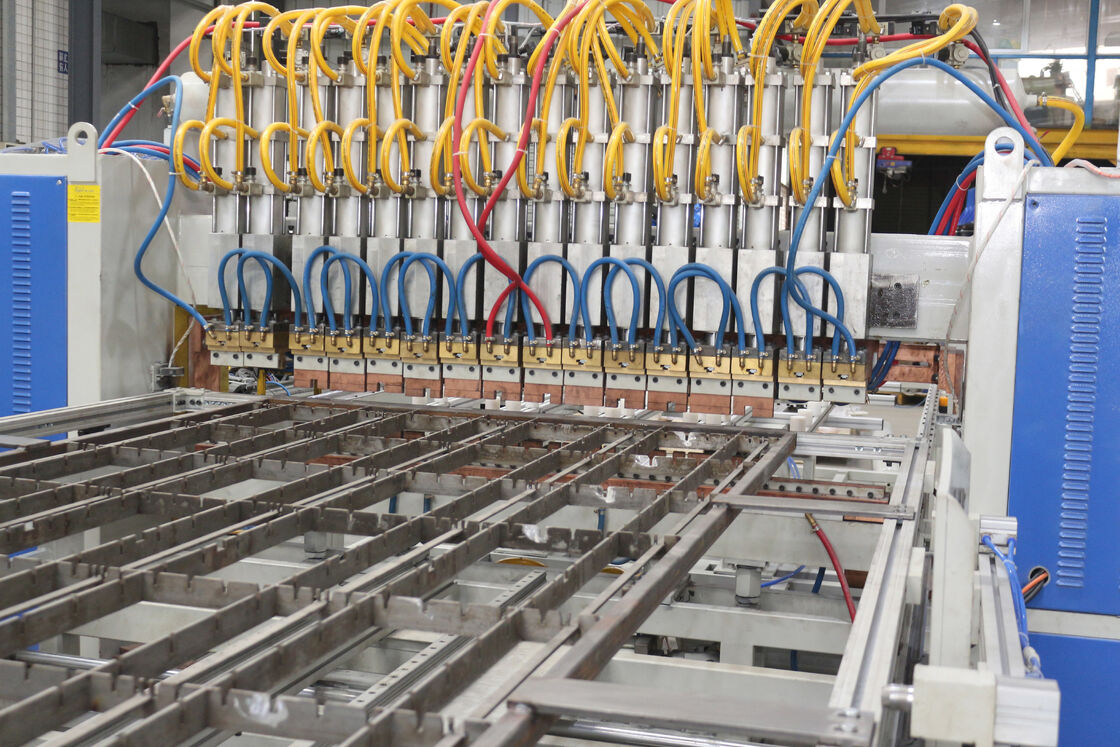

4. Soudage simultané en rangée¢ Toutes les têtes de soudage montées descendent simultanément, délivrant un courant MFDC à chaque intersection de la rangée à la fois
5. Traversée du faisceauUne fois la rangée terminée, la poutre de portique se dirige vers la rangée suivante
6. Complétion rangée par rangéeLe procédé se répète jusqu'à ce que toutes les rangées soient soudées, ce qui complète le panneau entier
7. Déchargement du panneau et commutateur de rackLe système peut passer à un deuxième rack préchargé si le mode bidirectionnel est activé.
