Name: Gantry Multi Head Condenser Welding Machine Designed for Automated Spot Welding in Large Scale Production Environments
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Maison > Produits > machine de soudure de condensateur >

Gantry Multi Head Condenser Welding Machine Designed for Automated Spot Welding in Large Scale Production Environments

Lieu d'origine:

Chine

Nom de marque:

HWASHI

Certification:

Numéro de modèle:

WL-SQ-MF160Kx2

Contactez-nous

Demandez une citation

Détails de produit

Nom du produit:

Ligne de production de condensateur de tubes de fil de réfrigérateur Machine de soudage Machine de p

Largeur de soudage efficace:

600-1000mm (adapté aux besoins du client)

Garantie:

1 an

Transformateur:

Transformateur CC MF

Dimension (l*l*h):

5000x2400x2200mm

Poids:

2500KG

Conditions de paiement et d'expédition

Quantité de commande min

1 ensemble

Prix

Négociable

Détails d'emballage

Digne paquet en bois de mer de film de PVC pour FCL

Délai de livraison

30 - 60 jours ouvrables ont ensuite reçu votre paiement

Conditions de paiement

LC, T/T

Capacité d'approvisionnement

50 ensembles par mois

Produits connexes

Vidéo

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil

Obtenez le meilleur prix

Vidéo

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil

Obtenez le meilleur prix

Vidéo

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable et alimentation MFDC pour la production de condensateurs de tubes de fil

Obtenez le meilleur prix

Vidéo

Ligne de fabrication entièrement automatique de planches à repasser

Obtenez le meilleur prix

Contactez-nous

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contact maintenant

Description de produit

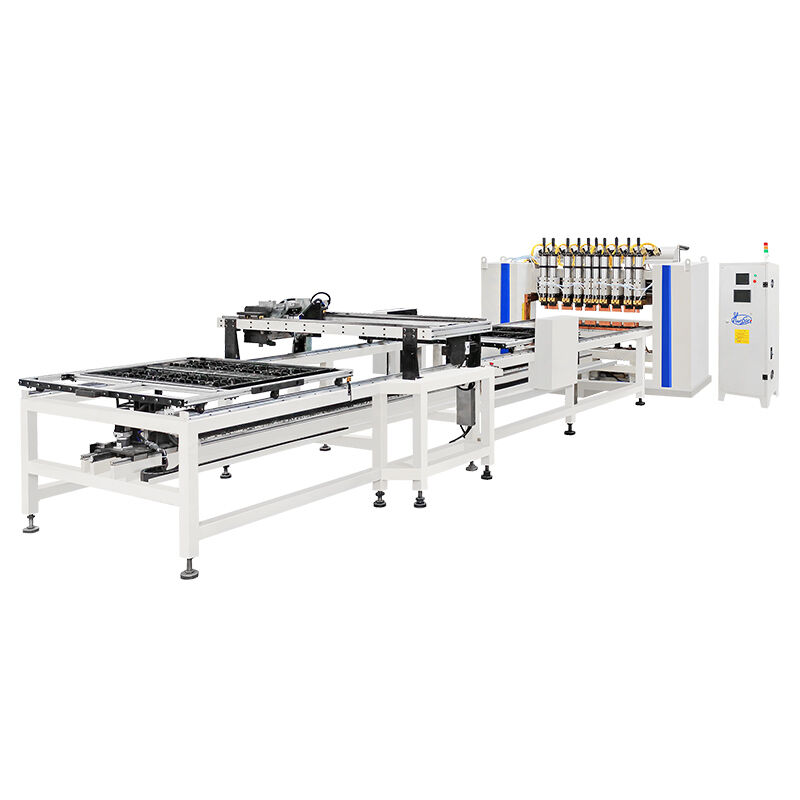

Automated High-Speed Condenser Welding Machine

The Automated High-Speed Condenser Welding Machine is a gantry-type multi-head spot welding system engineered for high-volume wire-on-tube (WOT) condenser manufacturing. Designed specifically for refrigerator, freezer, and commercial refrigeration production lines, this machine delivers precise, consistent wire-to-tube welds at industrial scale.

Equipped with multiple synchronized welding heads and a servo-driven double-layer feeding system, the machine executes the entire welding cycle automatically after material loading — from wire positioning to multi-point simultaneous welding and fixture exchange. The adjustable effective welding width accommodates a wide range of condenser panel sizes, eliminating the need for dedicated tooling changes between product specifications.

Combined with a PLC-controlled intelligent welding system capable of storing up to 101 welding models, operators can switch between condenser designs in minutes rather than hours. The medium-frequency inverter DC power supply ensures superior weld quality with precise current control, minimal spatter, and stable output — even under factory power fluctuations of ±10%.

Key Advantages

Fully Automated Welding Cycle: Complete autonomous execution including fixture stepping, multi-head simultaneous welding, and automatic fixture exchange. Dual-layer feeding enables uninterrupted batch production.
Adjustable Effective Welding Width: Freely adjustable to accommodate various condenser specifications without mechanical modification, reducing capital investment and floor space requirements.
Multi-Head Gantry Welding System: Multiple welding heads operate simultaneously with individually controllable parameters, ensuring uniform weld quality across the entire condenser panel.
Intelligent Welding Parameter Management:
- 101 stored welding models with quick-change capability
- 3 selectable pressurized curves for different material combinations
- PLC-controlled with color touch screen HMI
- Password-protected parameter storage
Superior Weld Quality with MFDC Power: Precise current adjustment, higher power factor (0.85–0.90), three-phase balanced load, and maximum secondary short-circuit current up to 40 KA.
Voltage Stability: Built-in network voltage floating compensation maintains secondary output voltage within ±3% despite input power fluctuations of ±10%.
Industrial-Grade Durability: Grade F insulated transformers, 50% duty cycle, comprehensive water-cooling system, robust steel frame, and comprehensive safety features.

Technical Specifications

Parameter	Specification
Model	WL-SQ-150K*2 (Customizable)
Input Power	Three-phase 380V±10% 50/60Hz
Rated Capacity	150 KVA * 2 (Customizable: 100KVA, 160KVA)
Rated Duty Cycle	50%
Secondary Voltage Adjustment	2 Steps
Maximum Secondary Short-circuit Current	40 KA
Transformer Insulation Grade	Grade F
Network Voltage Compensation	Input ±10% → Output ≤±3%
Welder Pressurized Curves	3 types
Storage of Welding Models	101 types
Effective Welding Length	1500 mm (Customizable up to 2000 mm)
Effective Welding Width	600 mm (Customizable: 600–1200 mm, dual-zone available)
Upper Electrode Stroke	80 mm
Lower Electrode Adjustable Stroke	30 mm
Automatic Moving Speed	200–500 mm/s (adjustable)
Control Mode	PLC + Touch Screen HMI
Cooling System	Water-cooled (transformer, thyristor, electrodes)
Machine Dimension	~6500 * 2500 mm (depends on configuration)
Machine Weight	~1500 kg
