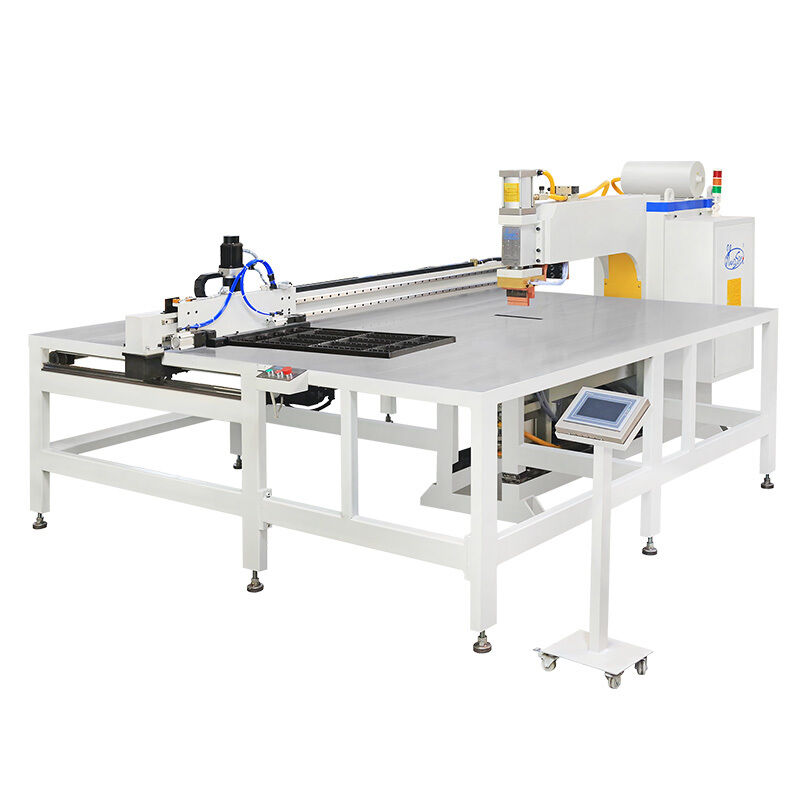

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil

machine de soudage à condensateur à grande vitesse

soudeur à condensateur réglable en largeur

Machines de soudage à transformateur MF DC

Lieu d'origine:

Chine

Nom de marque:

HWASHI

Certification:

CE

Numéro de modèle:

WL-SQ-MF160Kx2

Contactez-nous

Demandez une citation
Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil
Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil
Détails de produit
Nom du produit:
Ligne de production de condensateur de tubes de fil de réfrigérateur Machine de soudage Machine de p
Dimension (l*l*h):
5000x2400x2200mm
Poids:
2500KG
Largeur de soudage efficace:
600-1000mm (adapté aux besoins du client)
Garantie:
1 an
Transformateur:
Transformateur CC MF
Conditions de paiement et d'expédition
Quantité de commande min
1 ensemble
Prix
Négociable
Détails d'emballage
Digne paquet en bois de mer de film de PVC pour FCL
Délai de livraison
30 - 60 jours ouvrables ont ensuite reçu votre paiement
Conditions de paiement
LC, T/T
Capacité d'approvisionnement
50 ensembles par mois
Produits connexes
Bon prix Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil en ligne Vidéo

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil

Obtenez le meilleur prix
Bon prix Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil en ligne Vidéo

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil

Obtenez le meilleur prix
Bon prix Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable et alimentation MFDC pour la production de condensateurs de tubes de fil en ligne Vidéo

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable et alimentation MFDC pour la production de condensateurs de tubes de fil

Obtenez le meilleur prix
Bon prix Ligne de fabrication entièrement automatique de planches à repasser en ligne Vidéo

Ligne de fabrication entièrement automatique de planches à repasser

Obtenez le meilleur prix
Contactez-nous
+86-13380655800
export_trade@hwashi.com
86-752-3528326
Contact maintenant
Description de produit
Machine de soudage automatisée à condensateur à grande vitesse avec largeur efficace réglable
Présentation du produit
La machine de soudage automatisée à grande vitesse pour condenseurs est un système de soudage par points multi-têtes de type portique conçu pour la fabrication de condenseurs fil sur tube (WOT) à grand volume. Conçue spécifiquement pour les lignes de production de réfrigérateurs, de congélateurs et de réfrigération commerciale, cette machine permet des soudures fil-à-tube précises et cohérentes à l'échelle industrielle.
Equipée de plusieurs têtes de soudage synchronisées et d'un système d'alimentation double couche servocommandé, la machine exécute automatiquement l'intégralité du cycle de soudage après le chargement du matériau. La largeur de soudage efficace réglable s'adapte à une large gamme de tailles de panneaux de condenseur, éliminant ainsi le besoin de changements d'outillage dédiés entre les spécifications du produit.
Avantages clés
  • Cycle de soudage entièrement automatisé
    Une fois que l'opérateur charge les matériaux et appuie sur le démarrage, la machine exécute la séquence complète de soudage de manière autonome. Le système d'alimentation à double couche permet des opérations simultanées de chargement et de soudage pour une production par lots ininterrompue.
  • Largeur de soudage efficace réglable
    La largeur librement réglable s'adapte à diverses spécifications de condenseur sans modification mécanique, manipulant des panneaux étroits à larges avec une seule machine.

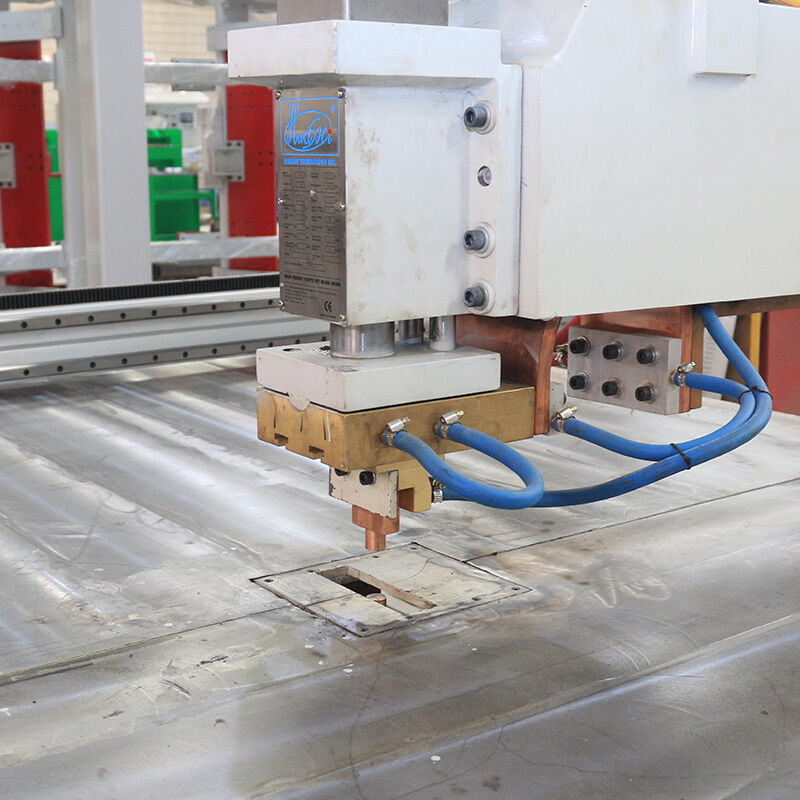

  • Système de soudage à portique multi-têtes
    Plusieurs têtes de soudage fonctionnent simultanément, ce qui réduit considérablement le temps de cycle par rapport aux alternatives à tête unique avec des paramètres contrôlables individuellement.
  • Gestion intelligente des paramètres de soudage
    101 modèles de soudage stockés avec capacité de changement rapide, 3 courbes de pression sélectionnables, contrôlés par PLC avec IHM à écran tactile couleur et stockage des paramètres protégés par mot de passe.
  • Qualité de soudure supérieure avec la puissance MFDC
    L'alimentation CC à onduleur moyenne fréquence offre un réglage précis du courant, un facteur de puissance plus élevé (0,85-0,90), une charge équilibrée triphasée et un courant de court-circuit secondaire maximum jusqu'à 40 KA.
  • Stabilité de la tension dans les conditions d'usine
    La compensation flottante de tension réseau intégrée garantit une tension de sortie constante (± 3 %) même avec des fluctuations de puissance d'entrée de ± 10 %.
Spécifications techniques
Paramètre Spécification
Modèle WL-SQ-150K*2 (personnalisable)
Puissance d'entrée Triphasé 380V±10% 50/60Hz
Capacité nominale 150 KVA * 2 (personnalisable : 100KVA, 160KVA)
Cycle de service nominal 50%
Courant de court-circuit secondaire maximal 40 KA
Longueur de soudage efficace 1500 mm (personnalisable jusqu'à 2000 mm)
Largeur de soudage efficace 600 mm (personnalisable : 600-1 200 mm, double zone disponible)
Vitesse de déplacement automatique 200-500 mm/s (réglable)
Mode de contrôle Automate + IHM à écran tactile
Circuit de refroidissement Refroidi par eau (transformateur, thyristor, électrodes)
Applications
Industrie Produits typiques
Réfrigérateurs ménagers Condenseurs fil sur tube, condenseurs skin
Réfrigération commerciale Condenseurs de refroidisseurs d'affichage, condenseurs de refroidisseurs de bouteilles
Congélateurs Condenseurs de congélateur coffre, condenseurs de congélateur verticaux
Climatisation Panneaux de condenseur, serpentins d'évaporateur
Échangeurs de chaleur Échangeurs de chaleur fil sur tube pour diverses applications CVC
Fabrication d'appareils OEM Soudage par lots de fil sur tube Bundy / tube en cuivre
Matériaux soudables
  • Fil d'acier au tube Bundy (邦迪管)
  • Fil d'acier sur tube d'acier
  • Fil de cuivre vers tube de cuivre
  • Fil d'aluminium vers tube en aluminium (avec sélection d'électrode appropriée)
Flux de travail de production
  1. Chargez les fils sur le luminaire de première couche via un dispositif de remplissage de fil magnétique
  2. Placez le tube serpentin sur les fils
  3. Chargez les fils de la couche supérieure sur le tube
  4. Démarrage par pression : la machine exécute un cycle de soudage automatique avec pas à pas de montage et soudage multi-têtes simultané
  5. Échange automatique de luminaires : pendant qu'un luminaire est en cours de soudage, l'autre est en cours de chargement
  6. Décharger le condenseur terminé et redémarrer le cycle
Composants de la ligne de production
La ligne de production complète comprend : une machine de redressage et de découpe de fils à grande vitesse, une machine de redressage et de découpe de tubes, une cintreuse de tubes, une machine de soudage automatique à condenseur et des équipements supplémentaires tels qu'une machine d'expansion/rétrécissement d'extrémité de tube et une plieuse de condenseur.
Nous concevons des lignes de production complètes basées sur vos dessins de produits et vos exigences d'efficacité. Fournissez simplement vos spécifications et nos ingénieurs développeront la solution optimale pour vos besoins.
Processus de production de condensateurs à tubes métalliques
Condenser production process diagram showing dual-fixture system for simultaneous welding and loading operations
Le système à double fixation permet des opérations simultanées de soudage et de chargement. Pendant qu'un appareil subit le soudage, les opérateurs chargent les matériaux sur le deuxième appareil, avec un échange automatique des appareils pour maximiser l'efficacité.
Solutions complètes de ligne de production
Complete condenser production line layout showing equipment arrangement
Condenser production line equipment overview
Wire tube condenser manufacturing system components
Industrial condenser production machinery in operation
Automated condenser assembly line showing finished products
