Name: Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable et alimentation MFDC pour la production de condensateurs de tubes de fil
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Maison > Produits > machine de soudure de condensateur >

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable et alimentation MFDC pour la production de condensateurs de tubes de fil

machine de soudage automatique au condensateur avec puissance MFDC

soudeur à condensateur à tubes de fil à grande vitesse

machine de soudage à condensateur réglable en largeur

Lieu d'origine:

Chine

Nom de marque:

HWASHI

Certification:

Numéro de modèle:

WL-SQ-MF160Kx2

Contactez-nous

Demandez une citation

Détails de produit

Nom du produit:

Ligne de production de condensateur de tubes de fil de réfrigérateur Machine de soudage Machine de p

Dimension (l*l*h):

5000x2400x2200mm

Poids:

2500KG

Largeur de soudage efficace:

600-1000mm (adapté aux besoins du client)

Garantie:

1 an

Transformateur:

Transformateur CC MF

Conditions de paiement et d'expédition

Quantité de commande min

1 ensemble

Prix

Négociable

Détails d'emballage

Digne paquet en bois de mer de film de PVC pour FCL

Délai de livraison

30 - 60 jours ouvrables ont ensuite reçu votre paiement

Conditions de paiement

LC, T/T

Capacité d'approvisionnement

50 ensembles par mois

Produits connexes

Vidéo

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil

Obtenez le meilleur prix

Vidéo

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable 600-1000 mm et transformateur MF CC pour ligne de production de condensateur de tubes de fil

Obtenez le meilleur prix

Vidéo

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable et alimentation MFDC pour la production de condensateurs de tubes de fil

Obtenez le meilleur prix

Vidéo

Ligne de fabrication entièrement automatique de planches à repasser

Obtenez le meilleur prix

Contactez-nous

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contact maintenant

Description de produit

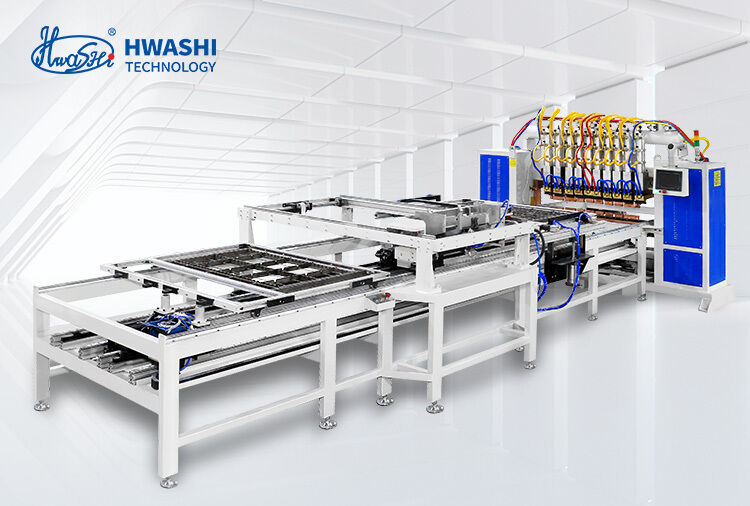

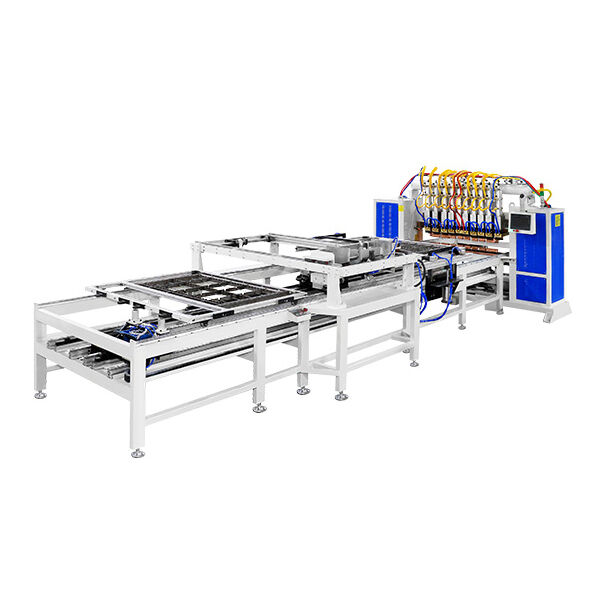

Machine de soudage automatisée à condensateur à grande vitesse

Machine de soudage automatisée à grande vitesse pour condensateur, avec largeur efficace réglable, pour ligne de production de condensateurs à tubes métalliques

Présentation du produit

La machine de soudage automatisée à grande vitesse pour condenseurs est un système de soudage par points multi-têtes de type portique conçu pour la fabrication de condenseurs fil sur tube (WOT) à grand volume. Conçue spécifiquement pour les lignes de production de réfrigérateurs, de congélateurs et de réfrigération commerciale, la machine permet d'effectuer des soudures fil-à-tube précises et cohérentes à l'échelle industrielle.

Équipée de plusieurs têtes de soudage synchronisées et d'un système d'alimentation double couche servocommandé, la machine exécute automatiquement l'intégralité du cycle de soudage après le chargement du matériau, du positionnement du fil au soudage multipoint simultané et à l'échange de fixations. La largeur de soudage efficace réglable s'adapte à une large gamme de tailles de panneaux de condenseur, éliminant ainsi le besoin de changements d'outillage dédiés entre les spécifications du produit.

Avantages clés

Cycle de soudage entièrement automatisé

Une fois que l'opérateur charge le tube serpentin et les fils d'acier sur le chargeur double couche et appuie sur le bouton de démarrage, la machine exécute la séquence de soudage complète de manière autonome, y compris le pas à pas des fixations, le soudage simultané multi-têtes et l'échange automatique des fixations. Le système d'alimentation à double couche permet de charger un appareil pendant que l'autre est soudé, permettant une production par lots ininterrompue et maximisant le débit.

Largeur de soudage efficace réglable

La largeur de soudage effective est librement réglable pour s'adapter à diverses spécifications du condenseur sans modification mécanique. Qu'il s'agisse de produire des condenseurs étroits pour des réfrigérateurs compacts ou des panneaux larges pour des vitrines réfrigérées commerciales, une seule machine gère toute la gamme de produits, réduisant ainsi les investissements en capital et les besoins en espace au sol.

Système de soudage à portique multi-têtes

Plusieurs têtes de soudage fonctionnent simultanément, ce qui réduit considérablement le temps de cycle par rapport aux alternatives à tête unique. Chaque tête est actionnée pneumatiquement avec des paramètres de soudage contrôlables individuellement (courant, temps, pression), garantissant une qualité de soudure uniforme sur l'ensemble du panneau du condenseur.

Gestion intelligente des paramètres de soudage

101 modèles de soudage stockés avec capacité de changement rapide pour un changement rapide de produit
3 courbes de pression sélectionnables pour différentes combinaisons de matériaux
Contrôlé par PLC avec IHM à écran tactile couleur pour un fonctionnement intuitif
Le stockage des paramètres protégé par mot de passe empêche les modifications non autorisées

Qualité de soudure supérieure avec la puissance MFDC

L'alimentation CC à onduleur moyenne fréquence (MFDC) offre un réglage précis et rapide du courant avec un impact thermique minimal sur les matériaux environnants. Les caractéristiques incluent un facteur de puissance plus élevé (0,85-0,90) par rapport aux systèmes CA conventionnels, une charge équilibrée triphasée avec une interférence minimale du réseau et un courant de court-circuit secondaire maximal jusqu'à 40 KA pour une fusion fil-à-tube fiable.

Stabilité de la tension dans les conditions d'usine

La compensation flottante de tension réseau intégrée garantit que lorsque la puissance d'entrée fluctue dans une plage de ± 10 %, la tension de sortie secondaire reste dans une plage de ± 3 % de sa valeur définie, ce qui est essentiel pour maintenir une qualité de soudure constante dans les installations dont l'alimentation électrique est instable.

Spécifications techniques

Paramètre	Spécification
Modèle	WL-SQ-150K*2 (personnalisable)
Puissance d'entrée	Triphasé 380V±10% 50/60Hz
Capacité nominale	150 KVA * 2 (personnalisable : 100KVA, 160KVA)
Cycle de service nominal	50%
Réglage de la tension secondaire	2 étapes
Courant de court-circuit secondaire maximum	40 KA
Catégorie d'isolation du transformateur	Catégorie F
Compensation de tension du réseau	Entrée ±10 % → Sortie ≤±3 %
Courbes sous pression du soudeur	3 types
Stockage des modèles de soudage	101 types
Longueur de soudage efficace	1500 mm (personnalisable jusqu'à 2000 mm)
Largeur de soudage efficace	600 mm (personnalisable : 600-1 200 mm, double zone disponible)
Course de l'électrode supérieure	80 millimètres
Course réglable de l'électrode inférieure	30 millimètres
Vitesse de déplacement automatique	200-500 mm/s (réglable)
Mode de contrôle	Automate + IHM à écran tactile
Circuit de refroidissement	Refroidi par eau (transformateur, thyristor, électrodes)
Dimensions de la machine	~6 500 * 2 500 mm (dépend de la configuration)
Poids de la machine	~1500kg

Applications

Industrie	Produits typiques
Réfrigérateurs ménagers	Condenseurs fil sur tube, condenseurs skin
Réfrigération commerciale	Condenseurs de refroidisseurs d'affichage, condenseurs de refroidisseurs de bouteilles
Congélateurs	Condenseurs de congélateur coffre, condenseurs de congélateur verticaux
Climatisation	Panneaux de condenseur, serpentins d'évaporateur
Échangeurs de chaleur	Échangeurs de chaleur fil sur tube pour diverses applications CVC
Fabrication d'appareils OEM	Soudage par lots de fil sur tube Bundy / tube en cuivre

Matériaux soudables

Fil d'acier au tube Bundy (邦迪管)
Fil d'acier sur tube d'acier
Fil de cuivre vers tube de cuivre
Fil d'aluminium vers tube en aluminium (avec sélection d'électrode appropriée)

Flux de travail de production

Fils de chargesur le luminaire de première couche via un dispositif de remplissage de fil magnétique
Placer le tube serpentinsur les fils
Charger les fils de la couche supérieuresur le tube
Appuyez sur Démarrer— la machine exécute un cycle de soudage automatique :
- Étapes du luminaire vers la première position de soudage
- Plusieurs têtes de soudage tirent simultanément
- Le luminaire avance à la position suivante
- Répétez jusqu'à ce que tous les points de soudure soient terminés
Échange automatique de luminaires— pendant qu'un appareil est soudé, l'autre est chargé
Décharger le condenseur finiet redémarrer le cycle

Composants de la ligne de production

Machine de redressage et de coupe de fil à grande vitesse
Machine à dresser et à couper les tubes
Machine à cintrer les tubes
Machine à souder automatique à condensateur
Équipement supplémentaire : machine d'expansion/rétrécissement d'extrémité de tube, machine de pliage de condenseur

Nous concevons des lignes de production complètes basées sur vos dessins de produits et vos exigences d'efficacité. Fournissez simplement vos spécifications et nos ingénieurs développeront la solution optimale pour vos besoins.

Processus de production de condensateurs à tubes métalliques

Le système à double fixation permet des opérations simultanées de soudage et de chargement. Pendant qu'un appareil subit le soudage, les opérateurs chargent les matériaux sur le deuxième appareil, avec un échange automatique des appareils pour maximiser l'efficacité.

Solutions complètes de ligne de production

Nous concevons des systèmes de ligne de production entièrement automatiques ou semi-automatiques pour les condenseurs frigorifiques adaptés à vos besoins de fabrication spécifiques.
