Une machine, deux opérations, aucun retrait.

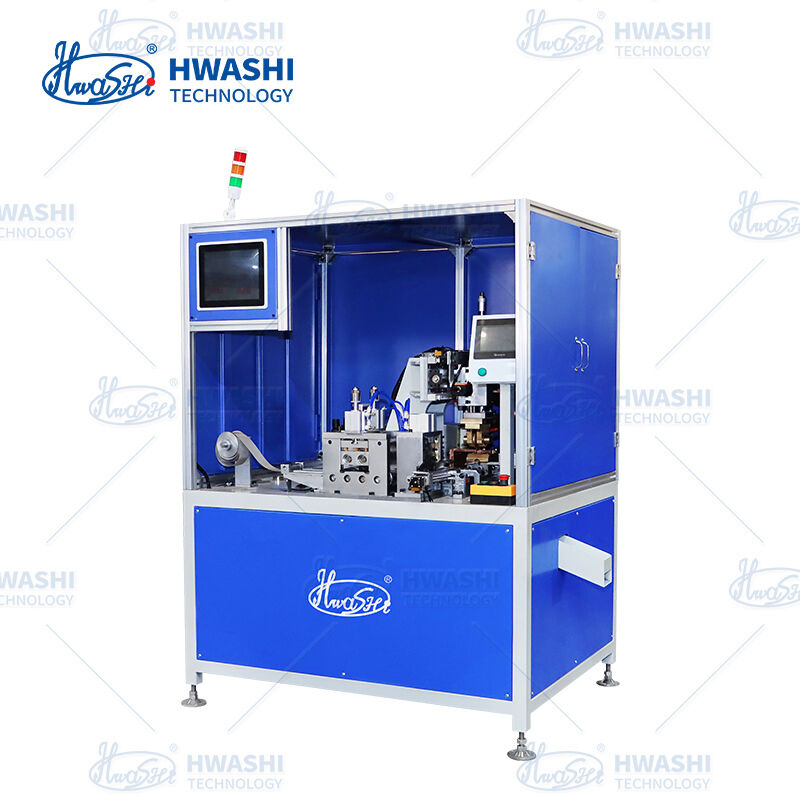

La machine de soudage à rouleaux de filtrage automatique de Hwashi combine le soudage à rouleaux de précision et le soudage continu en un seul processus automatisé.Des cartouches de filtre parfaitement rondes et hermétiques sortent.Aucun laminage manuel, aucun transfert de pièces entre les stations, aucun décalage des coutures.
Principe de fonctionnement
La machine effectue deux opérations consécutives au cours d'un seul cycle:
- NourrissageLe système servo-entraîné alimente la feuille de maille pré-coupée ou la bande continue à la longueur exacte requise
- Formage par rouleauxLes rouleaux de formage de précision plient le maillage plat en un cylindre lisse d'un diamètre constant

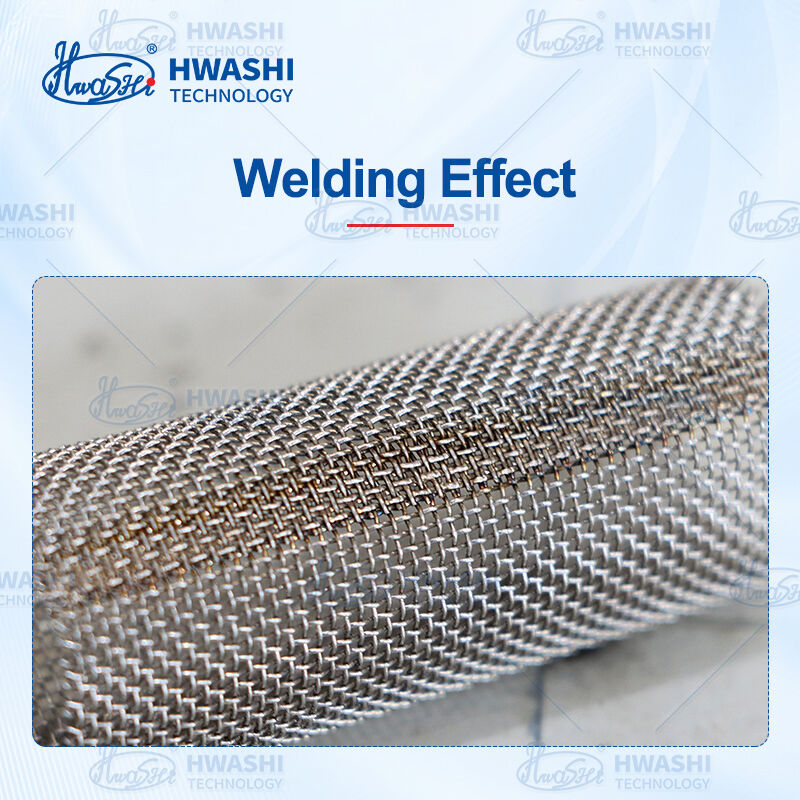

- Soudage par coutureLe soudage continu des coutures de rouleaux crée une série de pépites de soudure qui se chevauchent le long de la couture longitudinale au fur et à mesure que le cylindre tourne
- DéchargeLa cartouche terminée éjecte automatiquement
L'ensemble du processus est contrôlé par un PLC avec interface tactile, sans intervention manuelle entre les étapes.
Principales caractéristiques
Conception intégrée du roulement et de la soudure
Les machines de laminage et de soudage séparées impliquent une double main-d'œuvre, une double manipulation et un désalignement entre les opérations.Cette machine effectue à la fois dans un passage continu la maille est formé et soudé sans jamais quitter le poste de travail, garantissant un alignement parfait des coutures.
L'alimentation de l'onduleur MFDC
Le courant continu à fréquence moyenne offre une augmentation plus rapide du courant, une chaleur plus concentrée et une économie d'énergie de plus de 30% par rapport au courant alternatif conventionnel.Critical pour les mailles minces où une chaleur excessive déforme les ouvertures de mailles ou provoque des brûlures à travers les filsFacteur de puissance: 0,85 ‰ 0.90.
Régulation de vitesse sans pas à fréquence variable
La vitesse de soudage s'ajuste en douceur de 0,3 à 1,5 m/min pour correspondre à différents types de mailles, jauges de fil et épaisseurs de matériaux.
Refroidissement par eau forcée
Système de refroidissement en boucle fermée pour le transformateur de soudage, les thyristors et les roues de soudage.Qualité de soudage stable de la première partie à la dernière.
Paramètres de soudage programmables
Stockez jusqu'à 101 programmes de soudage, chacun avec des réglages personnalisés pour le courant, la vitesse, la pression des rouleaux et le rapport de chevauchement.Passez instantanément d'un programme à l'autre sur l'écran tactile. Aucune configuration par essais et erreurs lors du changement de modèle de cartouche..
Options de roue de soudage horizontale et verticale
orientation de la roue de soudage sélectionnable en fonction du diamètre du cylindre et de la disposition de production; roues horizontales pour les cartouches cylindriques standard;roues verticales pour géométries spécifiques ou intégration en ligne.
