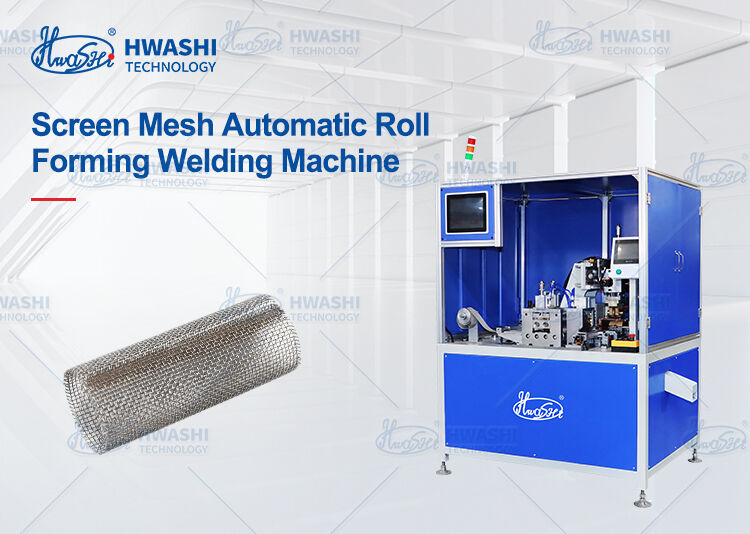

Machine de soudage automatique à couture Hwashi pour joints de haute résistance avec vitesse réglable de la roue de soudage et capacité de rotation à 360 °

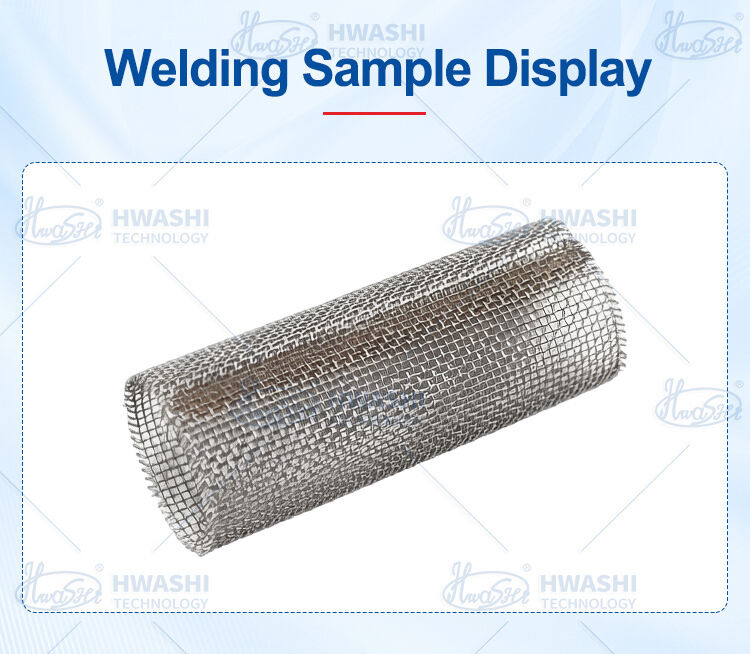

Chaque cartouche de filtre industriel commence de la même manière ∙ une feuille plate de fil de filet tissé qui doit être enroulée avec précision dans un cylindre et soudée sans endommager la structure délicate de la maille.On a mal roulé.Si vous faites une mauvaise soudure, vous brûlez à travers le maillage, vous déformez les ouvertures, ou vous laissez une couture qui fuit.

La machine de soudage à rouleaux automatiques de Hwashi résout les deux problèmes en un seul processus intégré.Pas de laminage manuelQue vous produisiez des cartouches de filtre pour le traitement de l'eau, la séparation de l'huile et du gaz, la filtration automobile ou la transformation alimentaire,Cette machine fournit une géométrie cylindrique cohérente et des coutures de soudure étanches à l'air, année après année.

La production traditionnelle de filtres nécessite deux opérations distinctes: enrouler le filet dans un cylindre sur une machine, puis le transférer à un soudeur à couture.et deux fois la probabilité de déformation entre les étapesCette machine intègre les deux fonctions: l'alimentation automatique, le moulage de rouleau de précision et le soudage continu de couture dans un cycle continu.La maille ne quitte jamais la machine entre le laminage et la soudure, donc l'alignement est parfait à chaque fois.

Le fil de maillage tissé est impitoyable: une pression excessive pendant le laminage écrase le tissage, une chaleur excessive pendant le soudage fait fondre les fils ou déforme les ouvertures de maillage autour de la couture.Le mécanisme de laminage de cette machine applique une pression calibrée pour former un cylindre lisse sans déformer la structure de la maille, tandis que le système de soudage à couture MFDC fournit une énergie concentrée et contrôlée qui crée une couture solide et étanche sans surchauffer la maille environnante.une cartouche de filtre avec des ouvertures de maille uniformes et un joint soudé fiable.

Les fabricants de filtres produisent rarement une seule taille. Cette machine peut accueillir une gamme de diamètres et de longueurs de cartouches avec des outils à rouleaux à changement rapide et des paramètres de soudage programmables.Passez d'un filtre à eau de 2 pouces à une cartouche industrielle de 6 pouces en moins de 20 minutes , sélectionnez le programme stocké, et vous êtes en cours d'exécution. Jusqu'à 101 programmes de soudage peuvent être stockés, chacun avec des réglages de courant, de vitesse et de chevauchement adaptés.

Pour les applications de filtration, l'intégrité des coutures n'est pas facultative, c'est la différence entre un filtre qui fonctionne et un filtre qui contourne les contaminants.Le procédé de soudage à couture continue produit des pépites de soudage qui se chevauchent et forment une soudure étanche au gazQue votre filtre fonctionne à basse pression dans un système d'eau résidentiel ou à haute pression différentielle dans un circuit hydraulique industriel, la couture tient.

Le système de refroidissement à l'eau forcée du transformateur de soudage et des roues de soudage à couture assure une performance thermique stable pendant les longues séries de production.La régulation de vitesse sans pas à fréquence variable permet uneIl n'y a pas de surchauffe, pas de temps d'arrêt pour le refroidissement, pas de variation de la qualité de la soudure au fur et à mesure du changement.

La machine est conçue pour un fonctionnement autonome ou une intégration dans des chaînes de production de filtres automatisés:

Mécanisme de formage en rouleauDes rouleaux de formage de précision forment une maille de fil plat en un cylindre lisse avec un diamètre et une rondeur constants.L'écart entre les rouleaux et la pression sont réglables pour s'adapter à différentes épaisseurs de maille et gauges de fil sans écraser le motif de tissageLe procédé de formage produit des cylindres prêts à être soudés immédiatement à la couture sans étape de formage secondaire.

Système de soudage par coutureLe soudage continu de couture de rouleau (également connu sous le nom de soudage à rouleaux ou de soudage à couture à résistance) crée une série de pépites de soudure qui se chevauchent le long de la couture longitudinale.Les roues de soudage appliquent à la fois la pression et le courant simultanément que le cylindre tourne, produisant une couture continue et étanche, disponible en orientation horizontale ou verticale de la roue de soudage selon le diamètre du cylindre et la disposition de la production.

L'alimentation électrique du MFDCL'alimentation en courant continu par onduleur à moyenne fréquence fournit une énergie de soudage précise et contrôlée avec un facteur de puissance supérieur et une économie d'énergie de plus de 30% par rapport aux systèmes AC classiques.Le temps de montée rapide du courant est idéal pour la maille mince, fournissant suffisamment d'énergie pour une pépite forte sans chaleur prolongée qui endommage la maille environnante.

Système d'apportServo alimentation en treillis avec réglage de vitesse et de longueur, compatible avec des feuilles de treillis pré-coupées ou des bandes de treillis en treillis continu.La précision d'alimentation assure un chevauchement constant à la couture pour une qualité de soudage fiable sur chaque pièce.

Système de contrôlePLC industriel avec écran tactile couleur HMI. paramètres de configuration intuitifs pour le courant de soudage, la vitesse de soudage, la pression des rouleaux et le rapport de chevauchement. surveillance en temps réel de toutes les variables clés du processus.Données de soudage exportées via USB ou réseauLes niveaux d'opérateur protégés par mot de passe empêchent les modifications de paramètres non autorisées.
