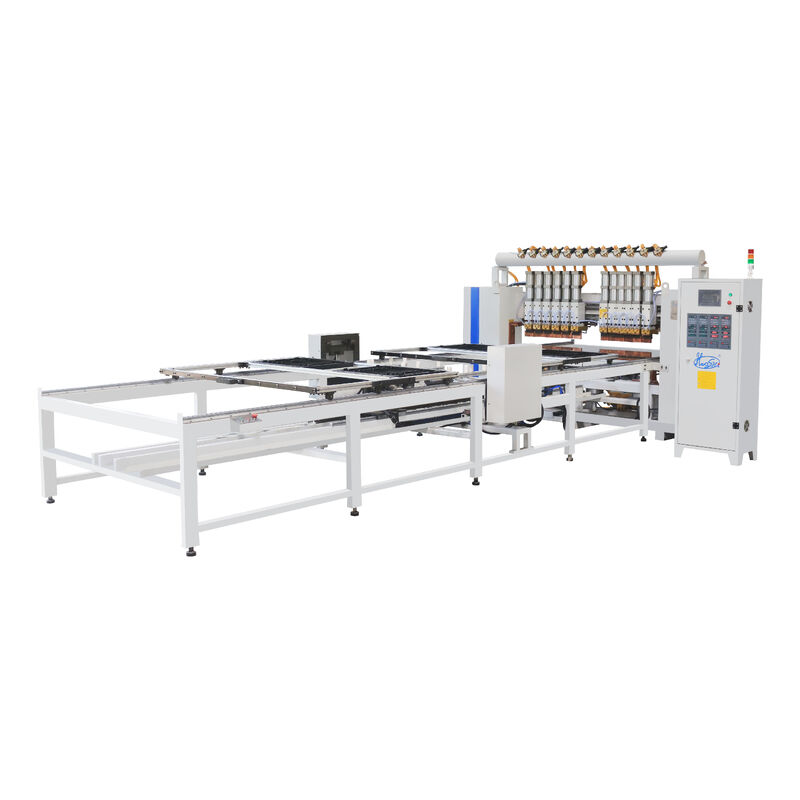

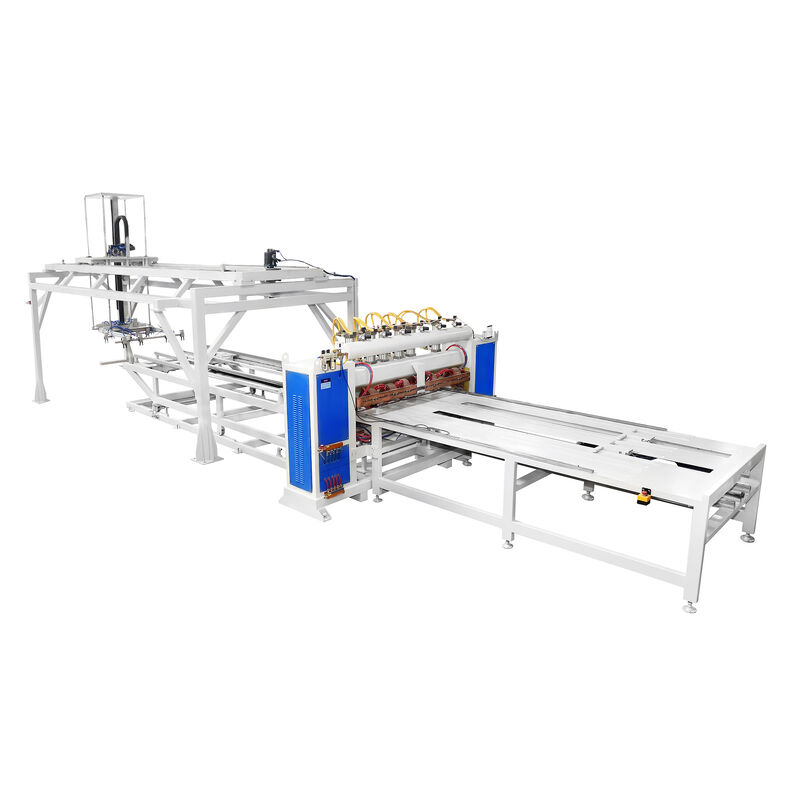

Name: Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable et alimentation MFDC pour la production de condensateurs de tubes de fil
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Maison > Produits > machine de soudure de condensateur >

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable et alimentation MFDC pour la production de condensateurs de tubes de fil

machine de soudage automatique au condensateur avec puissance MFDC

soudeur à condensateur à tubes de fil à grande vitesse

machine de soudage à condensateur réglable en largeur

Lieu d'origine:

Chine

Nom de marque:

HWASHI

Certification:

Numéro de modèle:

WL-SQ-MF160Kx2

Contactez-nous

Demandez une citation

Détails de produit

Nom du produit:

Ligne de production de condensateur de tubes de fil de réfrigérateur Machine de soudage Machine de p

Dimension (l*l*h):

5000x2400x2200mm

Poids:

2500KG

Largeur de soudage efficace:

600-1000mm (adapté aux besoins du client)

Garantie:

1 an

Transformateur:

Transformateur CC MF

Conditions de paiement et d'expédition

Quantité de commande min

1 ensemble

Prix

Négociable

Détails d'emballage

Digne paquet en bois de mer de film de PVC pour FCL

Délai de livraison

30 - 60 jours ouvrables ont ensuite reçu votre paiement

Conditions de paiement

LC, T/T

Capacité d'approvisionnement

50 ensembles par mois

Produits connexes

Vidéo

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable et alimentation MFDC pour la production de condensateurs de tubes de fil

Obtenez le meilleur prix

Vidéo

Ligne de fabrication entièrement automatique de planches à repasser

Obtenez le meilleur prix

Vidéo

Ligne de production automatique de support de planche de repassage avec fonctionnement entièrement sans pilote, système de serrage breveté et soudage multi-points

Obtenez le meilleur prix

Vidéo

Machine de soudage à condensateur compact conçue pour une intégration facile dans la chaîne de montage de réfrigération et de climatisation

Obtenez le meilleur prix

Contactez-nous

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contact maintenant

Description de produit

Machine de soudage automatique à condensateur à grande vitesse avec largeur effective réglable pour la ligne de production de condensateur de tubes de fil

Vue d'ensemble du produit

La machine de soudage automatique à condensateur à grande vitesse est un système de soudage par points multi-têtes de type portique conçu pour la fabrication de condensateurs à fil sur tube (WOT) à volume élevé.Conçus spécialement pour réfrigérateurDans le cas des machines de soudage à l'échelle industrielle, la machine fournit des soudures de fil à tube précises et cohérentes.

équipé de plusieurs têtes de soudage synchronisées et d'un système d'alimentation à double couche servo-alimenté,la machine exécute automatiquement l'ensemble du cycle de soudage après chargement du matériau, depuis le positionnement du fil jusqu'au soudage simultané en plusieurs points et à l'échange des appareilsLa largeur de soudage efficace réglable permet une large gamme de tailles de panneaux de condensation, éliminant ainsi le besoin de changements d'outillage dédiés entre les spécifications du produit.

Principaux avantages

Cycle de soudage entièrement automatisé

Une fois que l'opérateur a chargé le tube serpentine et les fils en acier sur l'alimentateur à double couche et a appuyé sur le bouton de démarrage,la machine exécute la séquence de soudage complète de manière autonome, y compris le pas de fixationLe système d'alimentation à double couche permet de charger un appareil pendant le soudage de l'autre,permettant une production de lots ininterrompue et maximisant le débit.

Largeur de soudage efficace réglable

La largeur de soudage efficace est librement réglable pour s'adapter à diverses spécifications du condensateur sans modification mécanique.Produire des condensateurs étroits pour les réfrigérateurs compacts ou des panneaux larges pour les refroidisseurs à affichage commercial, une seule machine gère l'ensemble de la gamme de produits, réduisant les investissements en capital et les besoins en surface.

Système de soudage à trottoir à plusieurs têtes

Plusieurs têtes de soudage fonctionnent simultanément, ce qui réduit considérablement le temps de cycle par rapport aux alternatives à tête unique.Chaque tête est actionnée pneumatiquement avec des paramètres de soudage contrôlables individuellement (courant, temps, pression), assurant une qualité de soudage uniforme sur l'ensemble du panneau de condensation.

Gestion intelligente des paramètres de soudage

101 modèles de soudage stockés avec capacité de changement rapide pour un changement rapide de produit
3 courbes sous pression sélectionnables pour différentes combinaisons de matériaux
Contrôle PLC avec HMI à écran tactile couleur pour un fonctionnement intuitif
Le stockage de paramètres protégé par mot de passe empêche les modifications non autorisées

Qualité de soudage supérieure avec puissance MFDC

L'alimentation en courant continu à onduleur à moyenne fréquence (MFDC) offre un réglage de courant précis et rapide avec un impact thermique minimal sur le matériau environnant.90) par rapport aux systèmes de climatisation classiques, une charge équilibrée en trois phases avec une interférence minimale du réseau et un courant de court-circuit secondaire maximal jusqu'à 40 KA pour une fusion fiable de fil à tube.

Stabilité de la tension dans les conditions d'usine

La compensation flottante de tension de réseau intégrée garantit que lorsque la puissance d'entrée fluctue dans un rayon de ±10%,la tension de sortie secondaire reste inférieure à ± 3% de sa valeur définie ◄ critique pour maintenir une qualité de soudage constante dans les installations à alimentation électrique instable.

Spécifications techniques

Paramètre	Spécification
Modèle	Les données de l'échantillon sont fournies par le fabricant de l'échantillon.
Puissance d'entrée	Pour les appareils à commande numérique:
Capacité nominale	Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
Cycle de service nominé	50%
Réglage secondaire de la tension	Deux étapes
Courant de court-circuit secondaire maximal	40 KA
Grade d'isolation du transformateur	Catégorie F
Compensation de la tension du réseau	Les valeurs d'entrée ± 10% → de sortie ≤ ± 3%
Les courbes sous pression souder	3 types
Conservation des modèles de soudage	101 types
Longueur de soudage effective	1500 mm (personnalisable jusqu'à 2000 mm)
Largeur de soudage efficace	600 mm (personnalisable: 600 à 1200 mm, double zone disponible)
Traction de l'électrode supérieure	80 mm
Courbe réglable de l'électrode inférieure	30 mm
Vitesse de déplacement automatique	Le réglage de la vitesse est effectué à l'aide d'un dispositif de réglage de la vitesse.
Mode de commande	PLC + interface HMI à écran tactile
Système de refroidissement	à refroidissement par eau (transformateur, thyristor, électrodes)
Dimension de la machine	~6500 × 2500 mm (selon la configuration)
Poids de la machine	~ 1500 kg

Applications

Le secteur industriel	Produits typiques
Réfrigérateurs ménagers	Condensateurs à fil sur tube, condensateurs à enveloppe
Réfrigérateur commercial	Condensateurs de refroidisseur d'affichage, condensateurs de refroidisseur de bouteille
Les congélateurs	autres appareils pour la fabrication des produits du n° 3901 ou 3903
La climatisation	Panneaux de condensation, bobines d'évaporateur
Échangeurs de chaleur	Échangeurs de chaleur par câble-tube pour diverses applications de climatisation
Fabrication d'appareils OEM	Soudage par lots de fil à tube Bundy / tube de cuivre

Matériaux soudables

Fil d'acier à tube Bundy (邦迪管)
Fil en acier à tube en acier
Fil de cuivre à tube de cuivre
Fil d'aluminium à tube d'aluminium (avec sélection appropriée d'électrodes)

Flux de travail de production

Les fils de chargesur l'appareil de première couche via un dispositif de remplissage par fil magnétique
Placez le tube serpentinesur les fils
Filtres de charge de la couche supérieurepar le tube.
Appuyez sur démarrerLa machine exécute un cycle de soudage automatique:
- Étapes de fixation à la première position de soudage
- Plusieurs têtes de soudage tirant simultanément
- Avances de fixation à la position suivante
- Répéter jusqu'à ce que tous les points de soudage terminés
Échange de luminaires automatiques- pendant que l'un des appareils est soudé, l'autre est chargé
Décharger le condensateur finiet redémarrer le cycle

Composants de ligne de production

Machines de décapage et de décapage de fil à grande vitesse
Machines pour l'alignement et la découpe de tubes
Machines à plier des tubes
Machines de soudage à condensateur automatique
Équipement additionnel: machine de dilatation/rétrécissement de l'extrémité du tube, machine de pliage du condensateur

Nous concevons des lignes de production complètes basées sur vos dessins de produit et vos exigences d'efficacité.

Processus de production du condensateur de tubes de fil

Le système à double fixation permet des opérations de soudage et de chargement simultanées.avec échange automatique de luminaires pour maximiser l'efficacité.

Solutions complètes pour les lignes de production

Nous concevons des systèmes de chaîne de production entièrement automatiques ou semi-automatiques pour les condensateurs de réfrigérateur adaptés à vos besoins de fabrication spécifiques.
