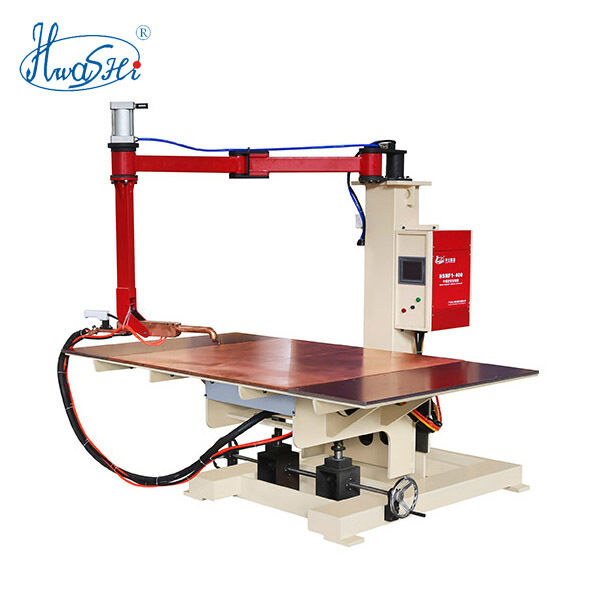

Machine de soudage par points sur table : Éliminez les imperfections de soudure dans les tâches de pliage de précision
La machine de soudage de renfort de tôle est un équipement industriel haute performance conçu pour le soudage sans faille de tôles (par exemple, acier, aluminium, acier inoxydable) dans des applications de renforcement structurel. Combinant une technologie de soudage à l'arc avancée avec une précision automatisée, elle garantit une résistance de joint robuste, une déformation minimale et une durabilité supérieure pour la fabrication lourde.
Système de contrôle de soudage intelligent
Contrôleur intelligent à écran tactile pour la saisie et la lecture des paramètres de soudage. Les conditions de soudage peuvent être facilement définies à l'aide du système à écran tactile. Vous pouvez enregistrer différents paramètres de soudage pour différents matériaux et épaisseurs, permettant un rappel facile des programmes de soudage.
Plateforme de soudage
Table plate en cuivre de grande taille pour le soudage de divers panneaux de portes en tôle. Si la pièce peut être placée sur l'électrode de type table, elle peut être soudée sans personnel auxiliaire. Le pistolet de soudage se déplace librement, permettant un accès facile aux points de soudage souhaités par une seule personne.
Électrode de soudage standard
Le soudage peut être effectué efficacement en changeant la pointe de l'électrode en fonction du type et de la taille du produit. Il peut également souder des écrous, des vis et d'autres composants avec précision et fiabilité.
Configuration et fonctionnement faciles
Position de travail confortable : Pas besoin de tenir la pièce pendant le soudage. La pressurisation est automatique, réduisant considérablement la charge physique de l'opérateur et améliorant l'efficacité.
Conçue spécifiquement pour relever les défis critiques de la qualité de soudure dans les applications de pliage de précision, notre machine de soudage par points sur table redéfinit la fiabilité et la précision pour les professionnels de la fabrication métallique. Que vous travailliez sur des tôles fines, des composants pliés complexes ou des pièces de haute précision pour des industries telles que l'automobile, l'électronique ou les dispositifs médicaux, cette machine offre des soudures cohérentes et impeccables qui éliminent les imperfections courantes — telles que les projections, la fusion inégale, les joints froids ou la distorsion — qui affligent souvent les équipements de soudage standard dans les tâches de pliage.
Avantages clés pour les scénarios de pliage de précision
Formation de soudure sans imperfection : Équipée d'une technologie de contrôle de courant avancée et d'un système de positionnement d'électrode de haute précision, assurant une distribution uniforme de la chaleur sur le point de soudure. Cela minimise le stress thermique sur les pièces pliées, empêchant le gauchissement ou la déformation tout en réalisant une fusion complète entre les couches métalliques — essentiel pour maintenir la précision dimensionnelle des composants pré-pliés.
Compatibilité adaptative avec le pliage : Conception compacte de table et force de serrage réglable pour s'adapter à diverses géométries de pièces pliées, des angles simples aux structures formées en 3D complexes. Les bras d'électrode flexibles peuvent atteindre les endroits étroits sur les bords pliés, assurant des soudures sécurisées même dans les zones difficiles d'accès sans compromettre les angles de pliage prédéfinis de la pièce.
Cohérence et répétabilité : Le panneau de commande numérique intégré permet aux opérateurs de stocker et de rappeler des paramètres de soudage personnalisés (courant, pression, temps de soudage) pour des tâches de pliage spécifiques. Cela élimine les erreurs humaines et garantit que chaque soudure atteint le même niveau de qualité élevé, idéal pour la production en série de pièces de précision.
Prévention des dommages pour les matériaux fins : Pour les métaux de faible épaisseur couramment utilisés dans le pliage de précision (par exemple, aluminium, acier inoxydable, cuivre), le processus de soudage à faible projection et le mécanisme de serrage doux de la machine protègent la surface de la pièce contre les rayures ou les indentations — préservant la qualité esthétique et fonctionnelle.
Caractéristiques techniques
Les modes de déplacement de la soudeuse par points à plaque plate mobile à bras oscillant peuvent être choisis comme type mobile manuel ou CNC automatique.
La structure de la méthode de déplacement manuel est simple, pratique et flexible à déplacer manuellement avec un positionnement simple des points de soudage. Bonne applicabilité aux produits complexes.
La méthode de déplacement automatique adopte un servomoteur à codeur, équipé d'un rail de guidage usiné avec précision, d'une vis à billes et d'un système de test automatique pour compléter le mouvement automatique de l'électrode.
Le dispositif automatique adopte les axes X, Y de la table de travail mobile, utilisant un API pour stocker le programme de déplacement défini. Réglage simple et pratique.
Adopte la méthode de soudage direct à point unique. L'électrode inférieure est conçue comme une surface plane complète, adaptée au soudage de plaques planes avec plusieurs points de soudage sur la surface, garantissant à la fois la douceur de la surface et la cohérence des points de soudage.
Spécification
| Modèle |
WL-SF-50/75/100K |
| Puissance d'entrée (V/φ) |
380/3 |
| Puissance nominale (KVA) |
50/75/100 |
| Matériau applicable |
Acier inoxydable, acier au carbone, aluminium, métal |
| Force de l'électrode (KG) |
250-400 |
| Épaisseur de soudage (MM) |
3.0+3.0 |
| Garantie |
1 an |
Application et échantillons
Nous pouvons vous fournir un service personnalisé. Nos ingénieurs discuteront de vos exigences de soudage spécifiques avec vous et développeront des propositions techniques adaptées en fonction de vos échantillons ou de vos dessins.
Industries applicables : Diverses industries telles que les châssis et armoires, les ascenseurs, les armoires électriques, les automobiles, les meubles en acier et en bois, les appareils de cuisine, etc.
Usine et certificat
HWASHI : Expert en solutions de soudage avec plus de 22 ans d'expérience
Guangdong Hwashi Technology Inc., établie en 2001, est située à Huizhou, dans la province du Guangdong en Chine. Nous sommes une entreprise de haute technologie spécialisée dans le développement, la fabrication et la vente de machines de soudage par résistance, de machines de soudage automatiques et de stations de robot industriel. Nous avons deux usines de fabrication couvrant environ 60 000 mètres carrés avec environ 200 employés, dont plus de 20 ingénieurs mécaniques et électriques ayant plus de 10 ans d'expérience dans l'industrie du soudage.
Nous détenons plus de 70 brevets concernant des projets de machines de soudage. Nos machines ont été exportées dans plus de 70 pays dans le monde, avec des distributeurs locaux en Russie, en Turquie, en Roumanie, en Arabie Saoudite, en Malaisie, en Indonésie, en Inde, aux États-Unis et dans d'autres régions qui fournissent des services professionnels avant-vente et après-vente localement.
