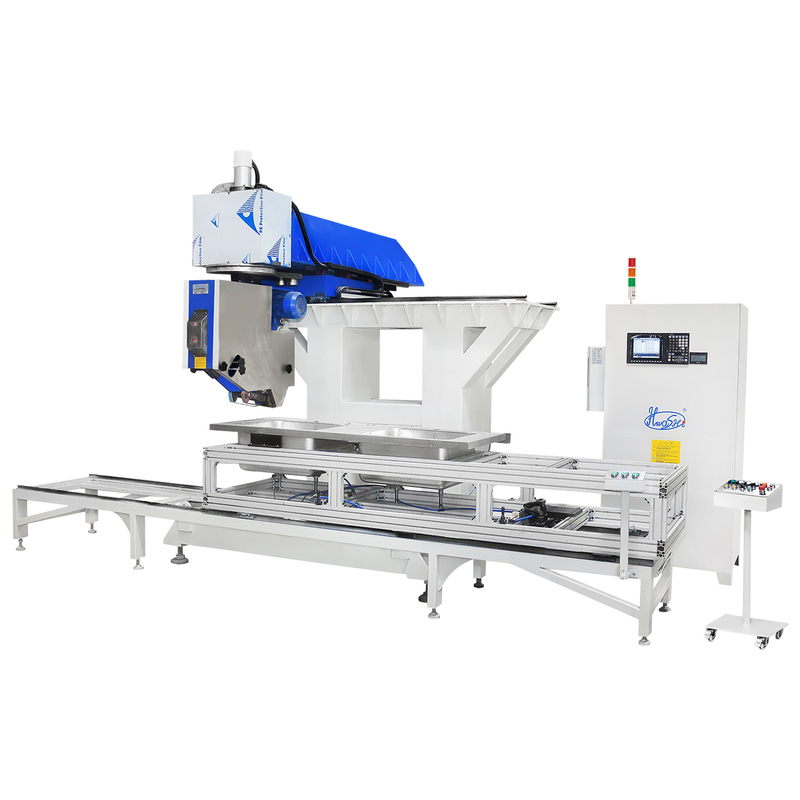

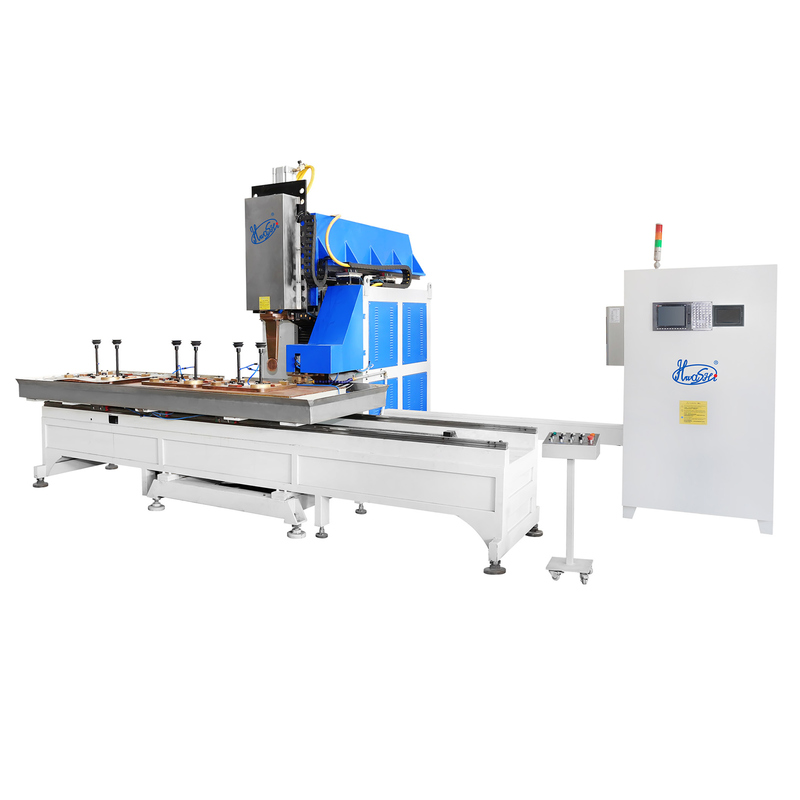

Soudeuse à couture automatique Hwashi avec joints à haute résistance, vitesse de roue de soudage réglable et capacité de rotation à 360° pour les ustensiles de cuisine
La soudeuse à couture pour éviers en acier inoxydable Hwashi est une solution automatisée spécialisée conçue pour fournir des coutures impeccables et à haute résistance pour les cuves d'éviers en acier inoxydable, des composants essentiels dans la fabrication d'ustensiles de cuisine. Conçue pour relever les défis uniques de la soudure de l'acier inoxydable à faible épaisseur (épaisseur de 0,8 à 2 mm), cette machine combine une ingénierie de précision avec un contrôle intelligent pour redéfinir la qualité des coutures et l'efficacité de la production.
Application
Au cœur de celle-ci se trouve la technologie de soudure à couture avancée, qui utilise la soudure par résistance haute fréquence (HFW) associée à un système de roue de soudure asservi. Cela garantit une répartition uniforme de la chaleur le long des coutures courbes ou droites de la cuve de l'évier, créant des joints étanches à l'air et aux fuites avec une finition de surface lisse après soudure (Ra ≤ 0,8μm), éliminant ainsi le besoin de meulage ou de polissage manuel chronophage. Le contrôle adaptatif du courant de la machine ajuste les paramètres de soudure en temps réel en fonction des variations de matériau (acier inoxydable 304/316) et de la longueur de la couture, garantissant une résistance de soudure constante (résistance au cisaillement ≥ 300 MPa) qui répond aux normes de sécurité alimentaire (FDA, LFGB).
Adaptée aux géométries des cuves d'éviers, la machine est dotée d'un dispositif de serrage personnalisable avec une capacité de rotation à 360°, s'adaptant à diverses conceptions d'éviers, des configurations à une cuve à deux cuves, des profils profonds ou peu profonds, et même des éviers avec des rainures de drainage intégrées. Le positionnement de précision du dispositif (répétabilité de ±0,05 mm) assure un alignement parfait des composants de l'évier avant le soudage, minimisant les espaces qui pourraient entraîner des points faibles ou des fuites.
Spécifications techniques
| Modèle |
WL-FS-AC75K |
WL-FS-MF75K |
WL-FS-MF100K |
| Tension d'entrée |
Triphasé 380V±10% 50Hz |
Triphasé 380V±10% 50Hz |
|
| Puissance d'entrée |
75KVA |
100KVA |
|
| Courant d'entrée nominal |
115A |
150A |
|
| Taux de cycle de service nominal |
50% |
50% |
|
| Tension flottante secondaire maximale |
DC9.75V |
DC11.6V |
|
| Courant de court-circuit secondaire maximal |
26500A |
28000A |
|
| Classe d'isolation du transformateur de soudage |
Classe F |
Classe F |
|
| Plage de réglage du temps de segment de programme |
0～9999SEC |
0～9999SEC |
|
| Plage de réglage de la chaleur du contrôleur |
15%～99% |
15%～99% |
|
| Diamètre de la roue de soudure supérieure |
280mm |
| Diamètre de la roue de soudure inférieure |
40mm |
| Largeur de la roue de soudure |
3mm |
| Vitesse de rotation de la roue de soudure |
800-4000mm/min (réglable) |
| Distance de profondeur de gorge de la roue de soudure supérieure |
400mm |
| Distance de profondeur de gorge de la roue de soudure inférieure |
400mm |
| Distance entre les roues de soudure supérieure et inférieure |
50mm |
| Pression d'air |
0.6MPa |
| Consommation de gaz |
10m³/h |
| Pression d'eau |
0.2Mpa |
| Température de l'eau |
10-20℃ |
| Consommation d'eau de refroidissement |
800L/H |
Principales caractéristiques
- Contrôleur monobloc à micro-ordinateur intelligent avec réglage numérique pur, programmation informatique en ligne, affichage numérique LED, performances stables et modification pratique du programme en ligne
- Système de soudage à contrôle par micro-ordinateur intelligent avec compensation automatique du courant pendant les fluctuations de tension pour assurer la stabilité du soudage
- Contrôle de circuit numérique avec des composants de fabricants de renommée mondiale pour une stabilité opérationnelle à long terme
- Composants de haute précision d'Allemagne de l'Ouest, IXYS et IR contrôlés au silicium des États-Unis pour un contrôle de courant de haute stabilité
- Technologie conductrice au mercure avancée pour l'axe de la tuile de transmission avec d'excellentes performances en matière de transmission et de conductivité
- Matériau en alliage de cuivre japonais pour la roue de soudure avec une rigidité élevée et une bonne conductivité
- Tôle d'acier au silicium de haute pureté japonaise pour transformateur avec une excellente conductivité magnétique et électrique, une faible consommation d'électricité et une alimentation stable
- Connexion en mosaïque pour le moule de soudure et l'assemblage de la machine pour un montage et un démontage faciles
- Disponible avec des sources d'alimentation de soudage à impulsions AC, à redressement secondaire et à moyenne fréquence triphasée
Aperçu de la technologie
La soudure à couture est une forme de soudure permanente des métaux. Lors du soudage, la pression de soudage entre deux roues de soudure fait tourner la roue de soudure, ce qui entraîne la pièce à souder et l'électricité. Le courant de soudage crée un chauffage local, formant des soudures successives qui se chevauchent pour créer des joints de soudure continus et réaliser une soudure permanente. Les applications incluent les boîtiers tels que les réservoirs de carburant d'automobiles et de motos ; les barils tels que les boîtes de conserve ; et les artefacts formés en tôle tels que les roues, les silencieux, les radiateurs et les cuves d'éviers.
La machine adopte une source d'alimentation CC à onduleur moyenne fréquence 75KVA/100K avec un taux de cycle de service de 50 % tandis que le courant de sortie de soudage est de 26KA. L'alimentation triphasée, redressée par un onduleur spécial, est convertie en une tension alternative de 1000 Hz, puis transmise à un transformateur moyenne fréquence afin que le courant soit redressé pour alimenter le courant de soudage CC.
Avantages concurrentiels
- HWASHI est la marque leader dans l'industrie de la soudure par résistance en Chine depuis 20 ans ; Vente directe d'usine avec des prix compétitifs
- Service personnalisé : Concevez et développez des machines à souder en fonction de vos exigences spécifiques
- Produit authentique d'excellente qualité : garantie de 12 mois, conforme aux normes ISO9001:2000 et China Compulsory Certification, durée de vie de 8 à 10 ans, tests à 100 % avant la livraison
- Service après-vente et assistance technique : assistance technique 24 heures sur 24 par e-mail avec une équipe de consultants professionnels
- Livraison rapide : Service de livraison juste à temps
- Réponse rapide aux clients : La satisfaction du client est notre objectif principal
