Les robots de soudure industriels de MIG de Hwashi rayonnent le robot de soudure du cadre de support de stockage

Contextes du projet

Unité de robot de soudage à couvercle de puits en acier inoxydable

(Appliqué dans l'un des célèbres fabricants de puits en Inde)

Exigences du client

1. Utilisez un robot pour remplacer la main-d'œuvre pour le soudage. Chargement et déchargement manuels du produit. Fixation du produit sur l'appareil une fois. 2. Matériau de la pièce: acier de fer, épaisseur de paroi: 0,8-1,2 mm;Taille: 300x300mm ou 600x600mm 3. La pièce doit être soudrée alternativement sur le côté avant et le côté arrière et demander une réduction de la déformation. 4.Le couvercle du puits avant et le couvercle du puits arrière seront soudés dans un robot séparé- Acceptez de souder le couvercle du puits en plusieurs étapes.

Description du produit

01Le développement de l'automatisation de la production programmable est un démarrage flexible.il peut jouer un bon rôle dans le processus de fabrication flexible de petits lots et de variétés multiples, et c'est une partie importante du système de fabrication flexible;

02Les robots industriels anthropomorphes ont une structure mécanique humaine comme la marche, la tournée de la taille, de grands bras, de petits bras, des poignets et des griffes, et des ordinateurs qui contrôlent.Les robots industriels intelligents possèdent également de nombreux "biosensors" similaires à ceux des êtres humains., tels que les capteurs de contact de type peau, les capteurs de force, les capteurs de charge, les capteurs visuels, les capteurs acoustiques, les fonctions linguistiques, etc.Le capteur améliore la capacité d'adaptation du robot industriel à l'environnementEn plus des robots industriels spécialement conçus, les robots industriels généraux ont une bonne polyvalence dans l'exécution de différentes tâches.outils, etc.) des robots industriels peuvent effectuer différentes tâches.

Flux de travail
1) Chargement manuel de la pièce au dispositif de positionnement de la station 1;
2) Commencez le soudage;
3) Les robots et les soudeuses souderont la pièce selon le programme prédéfini;
4) Le soudage terminé;
5) Pendant le soudage de la station 1, la station 2 est chargée et déchargée de façon synchrone.

Spécifications pour 5 modèles de bras de robot

Résumé du projet: Unité de robot de soudage par poutre de rack de stockage (appliquée dans l'un des fabricants de racks de stockage en Corée du Sud)

Exigences du client
1. Utiliser un robot pour remplacer la main-d'œuvre pour le soudage. Chargement et déchargement manuels du produit. Une fois fixation du produit sur le luminaire.
2Matériau de la pièce: acier ferreux, épaisseur de paroi: 2-5 mm; Taille: Longueur: 1300-2700 mm Largeur: 200 mm
3La pièce doit être soudée en alternance sur deux extrémités des joints et demander une réduction de la déformation.

Scénarios d'application et échantillon de soudage

Les solutions

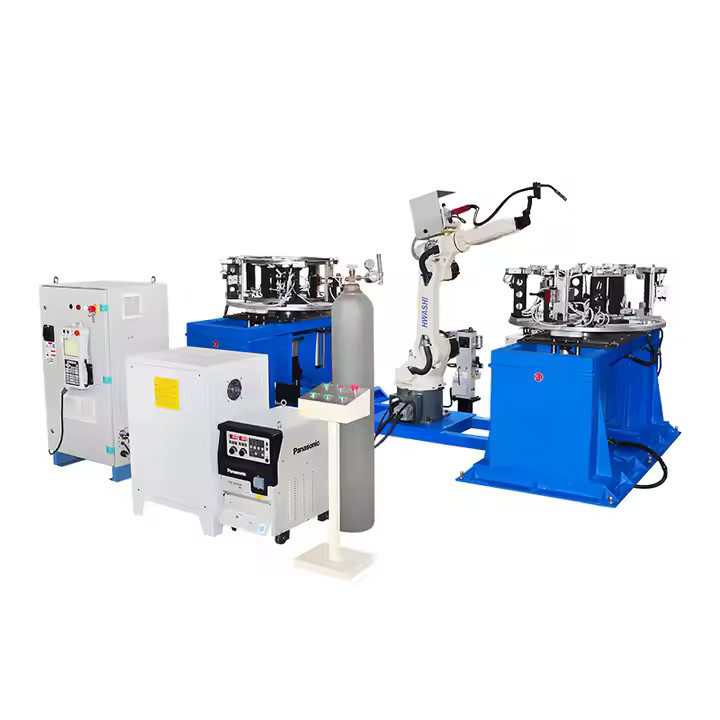

1Le système complet de robot de soudage comprend 2 ensembles de robot HS-R6-08 d'une longueur de bras de 1,4 m, 2 ensembles de machine de soudage MIG 350A, 2 ensembles de pistolet de soudage automatique anti-collision,2 ensembles de positionneurs à rotation verticale à un axe, 1 jeu de nettoyant de pistolet de soudage et 2 jeux de fixations de soudage (chaque fixation peut être chargée de deux pièces de poutre de support de soudage), etc.
2Afin de garantir la stabilité et la cohérence de la qualité du soudage, nous vous suggérons d'équiper le dispositif de nettoyage du pistolet de soudage.
3Le soudage automatique est effectué par le robot soudeur MIG à six axes.Les cylindres ou les pinces rapides sont utilisés pour fixer la position du produit avec le principe du levier pour assurer les exigences de positionnement du soudage automatique du robotSelon les exigences de l'efficacité de la production, deux ensembles de positionneurs d'un axe sont conçus,une pour le chargement et le déchargement de la pièce à usiner, une pour le soudage.


Effets de l'application

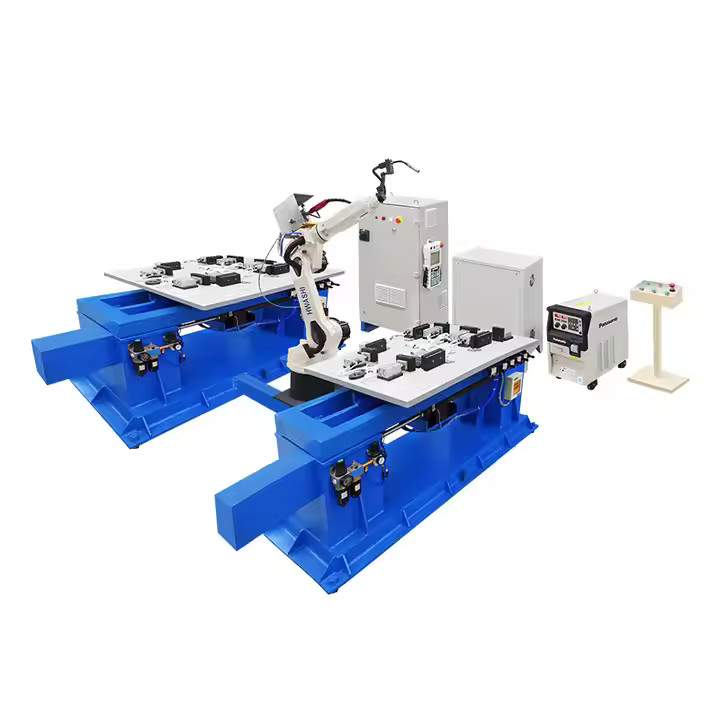

1. La disposition de la table fixe à double station peut réaliser un soudage continu de longue durée, l'efficacité du soudage et la qualité du soudage ont été considérablement améliorées;

2La table fixe réalise le serrage de la pièce en une seule fois, et réalise automatiquement le soudage alternatif du produit, de sorte que la déformation est efficacement contrôlée.

3Cette machine peut réaliser le soudage automatique avec le chargement manuel du matériau. Elle peut également améliorer la qualité du soudage et l'efficacité du soudage. De plus, elle peut réduire les coûts de production.Le problème de la qualité instable et de la faible efficacité de la production causée par le fonctionnement purement manuel a été résolu.

4L'industrie du soudage est une industrie à haut risque, les températures élevées, la lumière d'arc et la fumée de soudage ont un certain impact sur la santé physique et mentale des travailleurs;

5Il s'agit d'une tendance inévitable à utiliser des robots pour remplacer les robots de soudage dans le soudage, ce qui n'est pas seulement la promotion du marché, mais aussi l'exigence de mise à niveau technologique.

Flux de travail

1) Chargement manuel de la pièce au dispositif de la table fixe de la station 1;

2) Commencez le soudage;

3) Le robot et la machine de soudage feront le soudage sur la pièce selon le programme prédéfini;

4) Le soudage terminé;

5) Pendant le soudage de la station 1, la station 2 est chargée et la pièce est fixée de façon synchrone.

6) Travail par cycle

Processus de soudage par robot

Les robots HWASHI offrent une portée de travail maximale et peuvent être installés à partir de plusieurs endroits pour améliorer la flexibilité du système.Des sources d'énergie de soudage variées peuvent être assorties pour répondre à des besoins de soudage différents et réaliser divers procédés de soudage..

Fournir différents types de positionneur de soudage
1. il peut travailler en coordination avec le robot pour assurer une vitesse et une attitude de soudage constantes et assurer une meilleure qualité de soudage.

2Utilisez un servomoteur importé avec un réducteur de haute précision, une grande précision de rotation, un positionnement précis et une forte capacité de roulement.

3. en tournant la pièce fixée sur la table de travail à l'angle de soudage requis.

Fournir le 7ème axe de la machine personnalisée

1- augmenter la portée de travail du robot pour résoudre les inconvénients de la portée de travail limitée causée par la portée de mouvement limitée du robot.

2. Installation de rails coulissants robotisés: le robot peut marcher seul ou marcher avec l'alimentation de soudage correspondante et l'armoire de commande du robot dans son ensemble en fonction des conditions de travail sur place des clients.

3Mécanisme de protection spécial pour empêcher les éclaboussures de soudage ou la poussière dans l'air qui causeront un mauvais impact des pièces de précision.

4Pour s'adapter aux différentes conditions de différents clients, être en mesure de faire une configuration et une installation différentes pour le client.

Intégration des robots

En plus des systèmes de robots HWASHI, nous pouvons également nous intégrer avec des marques internationales de robots pour fournir des solutions complètes de robots de soudage.

Cas de robot et échantillon de soudage

Applications des robots de soudage

Le robot de soudage peut souder le fer, l'acier inoxydable, les tuyaux galvanisés, les plaques, les fils, les tubes, et les petites et grandes pièces peuvent être soudés par robot avec un bon et beau effet de soudage
