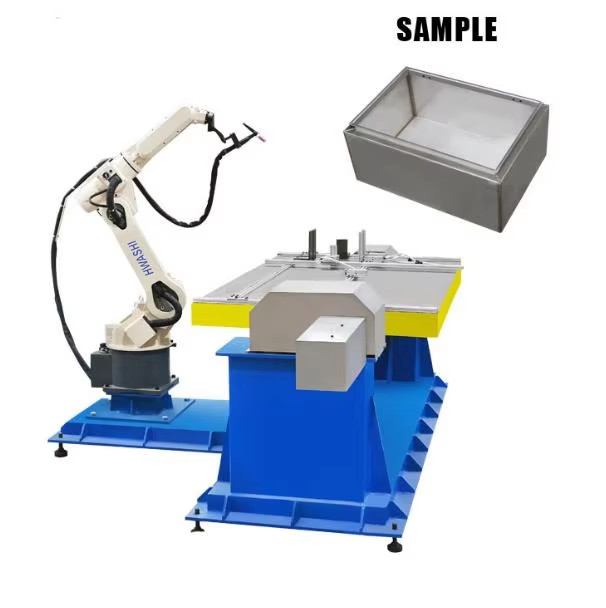

Les robots de soudure industriels de MIG de Hwashi rayonnent le robot de soudure du cadre de support de stockage

Manipulateur de soudage à 6 axes industriel Hwashi

Les caractéristiques du robot de soudage et les composants de marques célèbres.

1Système de soudage:Panasonic MIG ou TIG machine de soudage avec système d'alimentation automatique du fil.

2Système d' alarme automatique:si un problème sur l'alimentation du fil ou l'approvisionnement en gaz, etc., le robot de soudage va alarmer et le soudage s'arrêtera jusqu'à ce que vous dégagez l'alarme.

3Système de fusil de soudage:Le célèbre pistolet de soudage TBI.

4. Système de nettoyage et de découpe de fil de fer de soudage:Une marque de TBI.

5. Positionneur de poste de travail:Il est conçu avec deux ensembles de tables de travail.⁰Deux ensembles de systèmes de positionnement pourraient réaliser une rotation de 180° grâce à un moteur à broche.

6Système de serrage de la pièce:Les cylindres pousseront et serreront la pièce.

7- Détecteur lumineux à arc:utilisation pour prévenir la pollution lumineuse pendant le travail.

8Commencez le système du panneau de contrôle:Plateforme à boutons manuels/automatiques avec structure portable, pratique à utiliser.

Spécifications pour 5 modèles de bras de robot

Résumé du projet: Unité de robot de soudage par poutre de rack de stockage (appliquée dans l'un des fabricants de racks de stockage en Corée du Sud)

Exigences du client
1. Utiliser un robot pour remplacer la main-d'œuvre pour le soudage. Chargement et déchargement manuels du produit. Une fois fixation du produit sur le luminaire.
2Matériau de la pièce: acier ferreux, épaisseur de paroi: 2-5 mm; Taille: Longueur: 1300-2700 mm Largeur: 200 mm
3La pièce doit être soudée en alternance sur deux extrémités des joints et demander une réduction de la déformation.

Scénarios d'application et échantillon de soudage

Les solutions

1Le système complet de robot de soudage comprend 2 ensembles de robot HS-R6-08 d'une longueur de bras de 1,4 m, 2 ensembles de machine de soudage MIG 350A, 2 ensembles de pistolet de soudage automatique anti-collision,2 ensembles de positionneurs à rotation verticale à un axe, 1 jeu de nettoyant de pistolet de soudage et 2 jeux de fixations de soudage (chaque fixation peut être chargée de deux pièces de poutre de support de soudage), etc.
2Afin de garantir la stabilité et la cohérence de la qualité du soudage, nous vous suggérons d'équiper le dispositif de nettoyage du pistolet de soudage.
3Le soudage automatique est effectué par le robot soudeur MIG à six axes.Les cylindres ou les pinces rapides sont utilisés pour fixer la position du produit avec le principe du levier pour assurer les exigences de positionnement du soudage automatique du robotSelon les exigences de l'efficacité de la production, deux ensembles de positionneurs d'un axe sont conçus,une pour le chargement et le déchargement de la pièce à usiner, une pour le soudage.


Effets de l'application

1. La disposition de la table fixe à double station peut réaliser un soudage continu de longue durée, l'efficacité du soudage et la qualité du soudage ont été considérablement améliorées;

2La table fixe réalise le serrage de la pièce en une seule fois, et réalise automatiquement le soudage alternatif du produit, de sorte que la déformation est efficacement contrôlée.

3Cette machine peut réaliser le soudage automatique avec le chargement manuel du matériau. Elle peut également améliorer la qualité du soudage et l'efficacité du soudage. De plus, elle peut réduire les coûts de production.Le problème de la qualité instable et de la faible efficacité de la production causée par le fonctionnement purement manuel a été résolu.

4L'industrie du soudage est une industrie à haut risque, les températures élevées, la lumière d'arc et la fumée de soudage ont un certain impact sur la santé physique et mentale des travailleurs;

5Il s'agit d'une tendance inévitable à utiliser des robots pour remplacer les robots de soudage dans le soudage, ce qui n'est pas seulement la promotion du marché, mais aussi l'exigence de mise à niveau technologique.

Flux de travail

1) Chargement manuel de la pièce au dispositif de la table fixe de la station 1;

2) Commencez le soudage;

3) Le robot et la machine de soudage feront le soudage sur la pièce selon le programme prédéfini;

4) Le soudage terminé;

5) Pendant le soudage de la station 1, la station 2 est chargée et la pièce est fixée de façon synchrone.

6) Travail par cycle

Processus de soudage par robot

Les robots HWASHI offrent une portée de travail maximale et peuvent être installés à partir de plusieurs endroits pour améliorer la flexibilité du système.Des sources d'énergie de soudage variées peuvent être assorties pour répondre à des besoins de soudage différents et réaliser divers procédés de soudage..

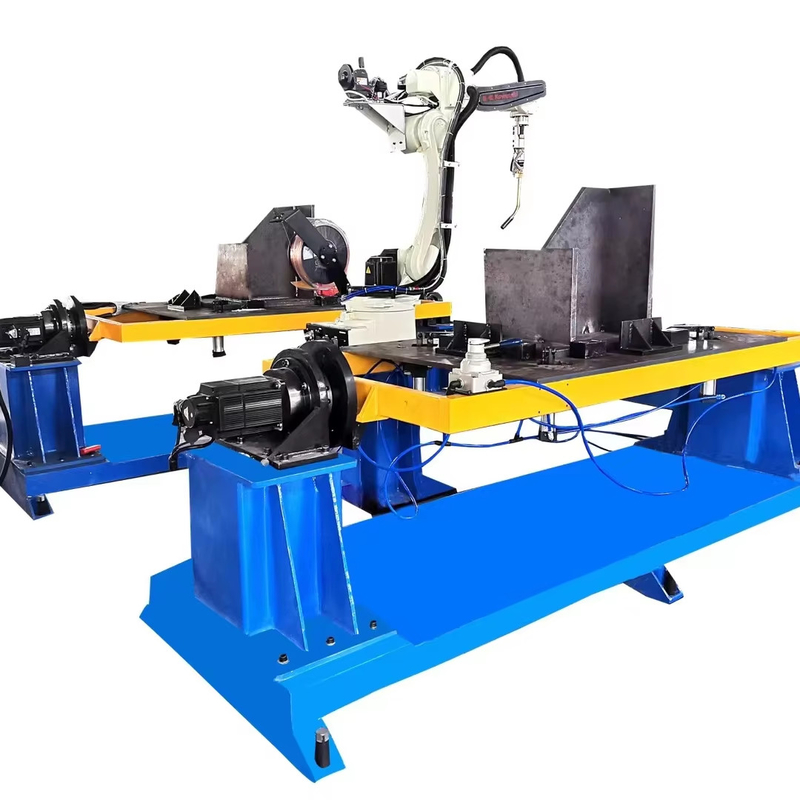

Fournir différents types de positionneur de soudage
1. il peut travailler en coordination avec le robot pour assurer une vitesse et une attitude de soudage constantes et assurer une meilleure qualité de soudage.

2Utilisez un servomoteur importé avec un réducteur de haute précision, une grande précision de rotation, un positionnement précis et une forte capacité de roulement.

3. en tournant la pièce fixée sur la table de travail à l'angle de soudage requis.

Fournir le 7ème axe de la machine personnalisée

1- augmenter la portée de travail du robot pour résoudre les inconvénients de la portée de travail limitée causée par la portée de mouvement limitée du robot.

2. Installation de rails coulissants robotisés: le robot peut marcher seul ou marcher avec l'alimentation de soudage correspondante et l'armoire de commande du robot dans son ensemble en fonction des conditions de travail sur place des clients.

3Mécanisme de protection spécial pour empêcher les éclaboussures de soudage ou la poussière dans l'air qui causeront un mauvais impact des pièces de précision.

4Pour s'adapter aux différentes conditions de différents clients, être en mesure de faire une configuration et une installation différentes pour le client.

Intégration des robots

En plus des systèmes de robots HWASHI, nous pouvons également nous intégrer avec des marques internationales de robots pour fournir des solutions complètes de robots de soudage.

Cas de robot et échantillon de soudage

Applications des robots de soudage

Le robot de soudage peut souder le fer, l'acier inoxydable, les tuyaux galvanisés, les plaques, les fils, les tubes, et les petites et grandes pièces peuvent être soudés par robot avec un bon et beau effet de soudage
