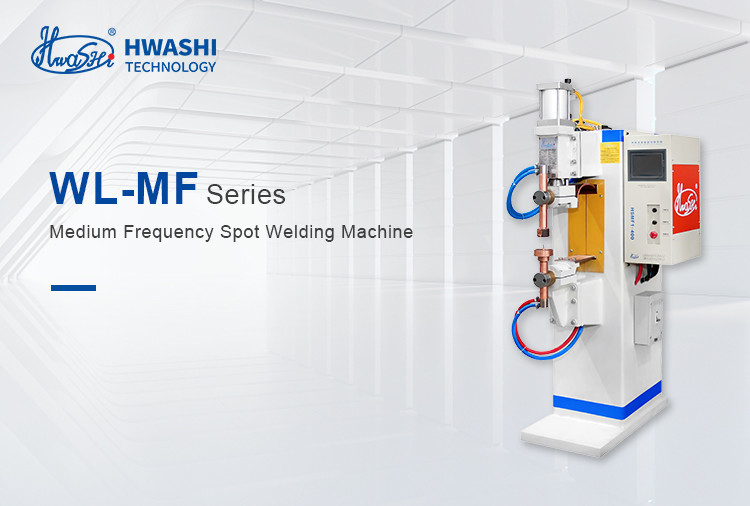

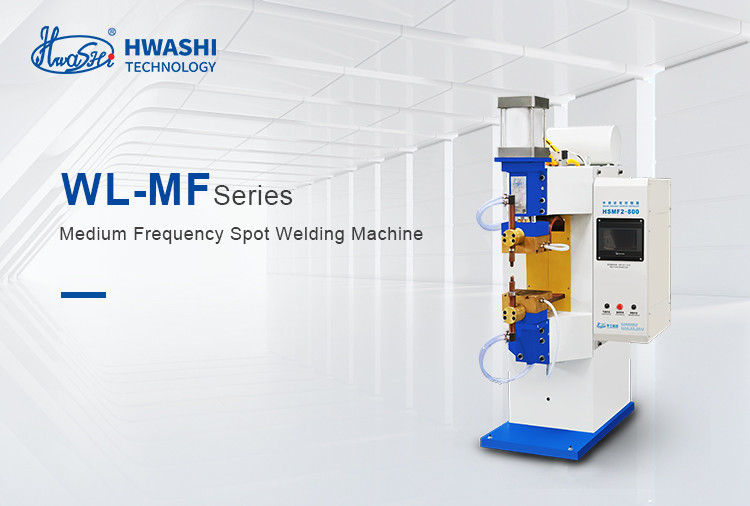

HWASHI machine de soudage à point pneumatique en aluminium à onduleur à fréquence moyenne

Définition

Système de contrôle de la résistance en courant continu de l'onduleur à fréquence moyenne: voir l'image suivante, le courant alternatif triphasé a été rectifié en courant continu.Puis convertir en moyenne fréquence 1000Hz onde carrée et connecté dans la principale du transformateur de soudage à travers le circuit de l'onduleur qui est composé de IGBTAprès la rectification par transformateur de soudage, le courant devient CC avec une petite pulsation et est fourni à l'électrode pour le soudage.L'onduleur réglera le taux de cycle de travail de l'IGBT en fonction de la rétroaction du courant de soudage primaire et secondaire afin d'obtenir un courant constant pendant le processus de soudage.

Application du produit

Capteur, LED et son plomb, feuille de cuivre et fil éteint, relais, montre, paille capacitive et plomb, fil de cuivre, épingle de résistance, inductance, batterie et connexion de stabilisateur, prise,d'argent de contact et de tôle de cuivre, soudage de la foudre avec du tungstène et du molybdène, etc.

Comparé au régulateur AC normal, le régulateur MF présente les avantages suivants:

1. La machine de soudage avancée, adopte le principe de l'onduleur MF.
2. Le courant de soudage est en courant continu, pas d' inductance, efficacité de chauffage et de sortie plus élevée, qualité de soudage plus fiable et stable
3. Balance de charge en trois phases, facteur de puissance proche de 1
4. Contrôleur numérique intelligent, contrôle plus précis et plus rapide du courant de soudage.
5. Réduire les coûts de production, économiser de l'énergie, réduire les besoins en câbles et les coûts de maintenance, améliorer le facteur d'induction.
6. Stocker l'énergie dans un onduleur spécial, plus d'adaptation à la fluctuation du réseau électrique.
7. Dimensions plus petites et poids plus faible du transformateur de soudage, un tiers de la machine à courant alternatif.
8. Être capable de souder de l'aluminium et du produit de matériaux galvanisés
9. Spécialement conçus pour le soudage de tôles métalliques à trois couches ou de produits très fins

Contrôleur

Les fonctions et caractéristiques du système de contrôle:

Le système de commande est composé d'un contrôleur, d'un transformateur à fréquence moyenne et de pièces de travail de soudage.et partie du centre de contrôle, etc.

1) 101 ensembles de modèles de soudage programmables, 96 ensembles de modèles de soudage par couture.

2) La fonction du courant de point de soudage augmentant progressivement, résoudre efficacement l'instabilité de l'effet de soudage causée par le shunt de courant lors du soudage à plusieurs points;

3) Être capable de régler le courant de préchauffage, le courant de soudage et le courant de trempage, empêcher efficacement les éclaboussures pendant le soudage et l'extinction de la pièce après le soudage.Les 3 impulsions électriques peuvent être réglées séparément et combinées séparément ou librement;

4) Être capable d'augmenter et de diminuer lentement le courant, d'éviter efficacement les éclaboussures et la formation de pépites défectueuses pendant le soudage.

5) Être capable de souder des matériaux spéciaux, spéciaux pour le soudage de l'aluminium, du métal galvanisé, etc. avec un effet de soudage idéal.

6) Fonction de comptage: comptez efficacement le nombre de temps de soudage, le nombre d'utilisation de l'électrode et de broyage pour un meilleur calcul de la sortie et une meilleure gestion de la machine.

7) Fonction de soudage par point unique, soudage par point continu;

Pendant le processus de travail, le contrôleur fermera automatiquement le courant de sortie et rappellera amicalement la raison du dysfonctionnement;

9) Économie d'énergie, sortie de source d'alimentation en trois phases, fréquence de fonctionnement élevée, faible consommation de transformateur, effet significatif d'économie d'énergie;

10) Installation et fonctionnement pratiques. Dans les équipements de soudage à onduleur MF, le volume du transformateur a été considérablement réduit par rapport au transformateur à courant alternatif ordinaire.Toute la machine est légère.- installation et fonctionnement pratiques;

11) Communication et fonction de contrôle de code BCD. Être capable de se connecter à un ordinateur personnel industriel, PLC et autre dispositif de contrôle supérieur afin d'obtenir le contrôle à distance, la gestion de l'automatisation,avec une efficacité plus élevée;

12) Adopter DSP et PLD comme unité de contrôle principale. Le circuit électrique est simple, hautement intégré, intelligent. Réduire le taux de dysfonctionnement. Maintenance plus facile.

Les spécifications

Application du produit

Capteur, LED et son plomb, feuille de cuivre et fil éteint, relais, montre, paille capacitive et plomb, fil de cuivre, épingle de résistance, inductance, batterie et connexion de stabilisateur, prise,d'argent de contact et de tôle de cuivre, soudage de la foudre avec du tungstène et du molybdène, etc.

Le numéro de modèle.	Le modèle WL-MF-90K	Le modèle WL-MF-150K	Le modèle WL-MF-200K	Le WL-MF-300K
Énergie d'entrée	3 à 380 V	3 à 380 V	3 à 380 V	3 à 380 V
Capacité nominale	90 KVA	150 KVA	200 KVA	300 KVA
Courant maximal du circuit de tir	18KA	30KA	45KA	55KA
Cycle de travail	20%	20%	20%	20%
Méthode de contrôle	Préparations à risque courant constant	Préparations à risque courant constant	Préparations à risque courant constant	Préparations à risque courant constant
Fréquence de l'onduleur	1 kHz	1 kHz	1 kHz	1 kHz
Longueur du bras	220*400 mm	220*400 mm	220*450 mm	220*450 mm
Pression maximale	6KN	10KN	15KN	20KN
Traction par électrode	60 mm	80 mm	80 mm	80 mm
Eau de refroidissement	≥ 8 L/min	12 L/min	12 L/min	14 L/min
Épaisseur de soudage	3.0+3.0 mm	3.5 + 3,5 mm	4.0+4.0 mm	4.5 + 4,5 mm
