Ligne de production automatique de plateaux en treillis métalliques Hwashi

Ligne de production automatique Hwashi Machine à fil automatique

Description du produit

La chaîne de production de soudage conçue pour ce projet est spécifiquement destinée à la production rapide de plateaux à palettes en fil.Il permet la production entièrement automatisée de treillis métalliques et de raffermissants. réalisation automatique de la coupe de fil, l'alimentation, le soudage, la flexion, la rotation, le découpage des bords, l'alimentation automatique du raffermisseur, le soudage et l'empilement du produit fini.L'ensemble de la conception de la ligne ne nécessite que deux opérateursIl contribue également à résoudre les problèmes d'instabilité de la qualité et de faible efficacité associés aux opérations manuelles.L'efficacité de la production et le niveau d'automatisation sont considérablement améliorés.

Processus de travail

1)La machine de redressement et de coupe de fil à grande vitesse coupera les fils de la bobine de fil,et puis charger les fils au système d'alimentation en fil pour le remplissage automatique du fil des fils transversaux et des fils de ligne.

2) Le système de remplissage du fil transversal et du fil de ligne alimente automatiquement le fil à la position de soudage.

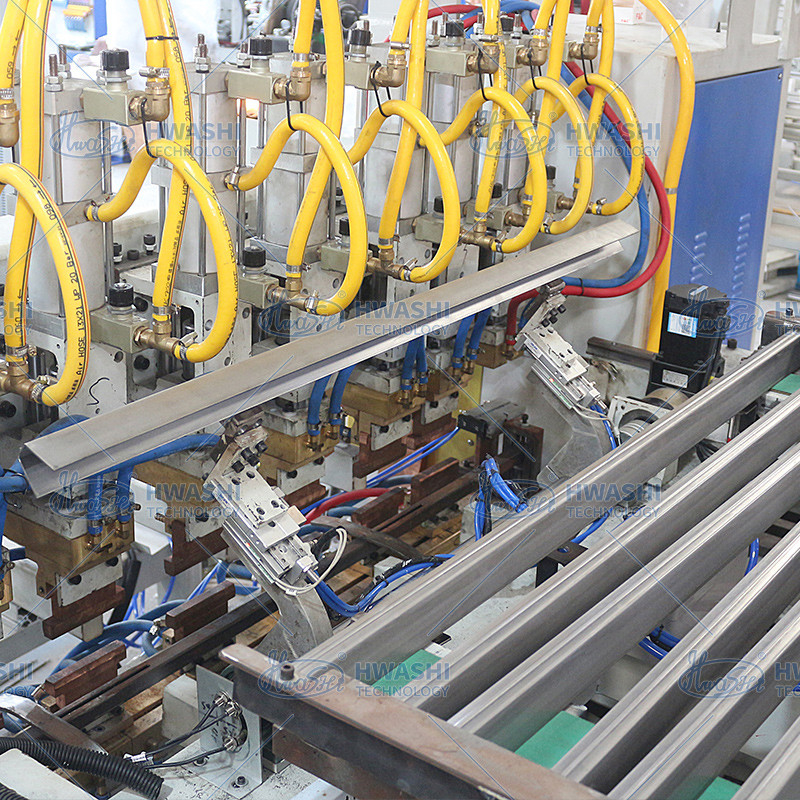

3) La machine de soudage effectue le soudage automatiquement.

4)Après le soudage, le robot ramasse la maille et la charge à la station de coupage du fil pour couper les bords.

5)Après le découpage, le robot remettra la maille de fil sur le convoyeur et la déplacera vers la station de pliage.

6)La machine à plier pliera un côté de la maille.

7)Le système rotatif fera tourner la maille et la machine de pliage pliera un autre côté de la maille.

8)Le treillis métallique se déplacera vers la position de soudage des raideurs (barres de support)

9)Le bras mécanique charge les raideurs et les fixe automatiquement à la position de soudage.

10) La machine de soudage fera le soudage des raideurs selon les dessins.

11)Après le soudage, le bras mécanique de déchargement retourne et empile automatiquement le produit fini.

Données techniques

Détails de la machine:

Machines de coupe de fil à grande vitesse	Système d'alimentation automatique par câble
Système de remplissage automatique par fil de ligne	Système de remplissage automatique à fil croisé
Machines de soudage automatique de treillis métalliques	Chariot de déplacement automatique à treillis métalliques
Autres appareils pour la fabrication des produits du noyau ou de la tôle	Machines de pliage de treillis métalliques
Système de chargement du raffermisseur	Système de soudage par raffermissement
Déchargement et empilage automatiques	Produit fini
