Lieu d'origine:
La Chine
Nom de marque:
HWASHI
Certification:
CE/CCC/ISO
Numéro de modèle:
WL-MF-130K
Contactez-nous

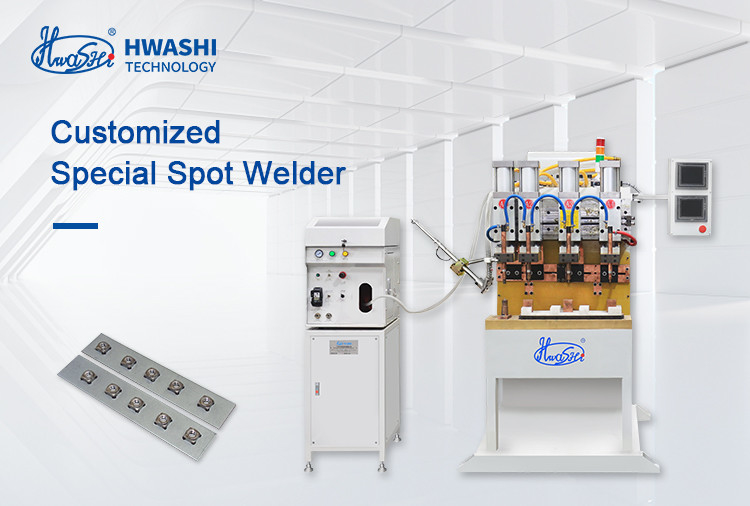

Machine de soudure de C.C d'écrous de feuillard avec la cuvette de alimentation d'écrou automatique
Machine de soudure
Adoptez la machine de fréquence moyenne de soudage par points de C.C de l'inverseur 130KVA. Elle adopte la dernière génération du contrôleur de soudure d'inverseur de fréquence moyenne, il a beaucoup d'avantages tels que le short puissance-sur le temps, l'efficacité thermique élevée, la sortie triphasée de C.C, la fréquence fonctionnante haut et la petite perte de transformateur. Cette machine de soudure automatique d'écrou avec le système de alimentation automatique emploie le principe de vibration de champ magnétique pour choisir l'écrou, puis l'écrou sera transporté dans la position d'arrangement. La machine conduira la soudure automatiquement.
Système de alimentation automatique d'écrous
Les écrous seront placés dans le plat vibrative. Par le processus vibrant, la transmission de came, sélection, alignant, les écrous entrera dans le distributeur. Et l'écrou entrera dans la position de soudure et étant soudé un par le distributeur.
Caractéristique
1) Le plat de vibration est conçu pour équiper de la fonction d'empêcher l'écrou revenant et le bruit ;
2) Grande vitesse d'assortir la fonction pour assurer la vitesse d'alimentation de l'écrou ;
3) Capteur de multidigit d'utilisation pour former la pleine fonction automatique en circuit fermé. Ceci peut assurer la fiabilité de la machine ;
4) Les pièces mobiles sont faites de matériel spécial pour assurer le bas frottement de transport tandis qu'inférieures le coût de production.
5) N'importe quelle forme de l'écrou a pu être alimentation automatique réalisée.
6) Dans l'automobile et ses pièces, plusieurs des morceaux de travail est reliés par des écrous ou des boulons. De nos jours, beaucoup l'appareil à souder a la défection dans des écrous de soudure, ainsi notre société a conçu cette machine fixe de soudage par points avec le système de alimentation automatique d'écrous/boulons. Cette conception a pu parfaitement aborder les problèmes du processus de alimentation d'écrou et réaliser le processus de alimentation automatique. Cette machine a pu être utilisée pour la chaîne de production entière. Si vous assortissez la machine avec le robot, vous pouvez réaliser la production complètement automatique, aucun besoin d'employé.
Model 1 : Machine principale simple de soudage par points avec la cuvette de alimentation d'écrou
Cuvette de alimentation d'écrou automatique | |
Tube et arme à feu d'alimentation d'écrou | |
Têtes de soudure |
Model 2 : Machine de soudage par points de MultipleHead avec la cuvette de alimentation d'écrou
Cuvette de alimentation d'écrou automatique | |
Quatre têtes et gabarits de soudure | |
Contrôleur d'écran tactile | |
Échantillon |
Model 3 : Machine automatique de soudage par points avec le Tableau rotatoire pour la bride de tuyau
Tableau rotatoire avec 8 gabarits | |
Bras mécanique pour décharger le tuyau pour maintenir après soudure | |
Contrôleur d'écran tactile | |
Échantillon |
Model 4 : Machine automatique de soudage par points d'écrou avec la double table de commande numérique par ordinateur avec le gabarit
doubles tables de commande numérique par ordinateur avec des gabarits | |
Cuvette de alimentation d'écrou automatique | |
Gabarit après chargement du produit | |
Photo de produit après soudure |
Caractéristiques de machine de soudure
Modèle | WL-MF-130K |
Puissance d'entrée (V/φ) | 380/3 |
Puissance évaluée (KVA) | 130kva |
Matériel applicable | Soudure de l'écrou au feuillard |
Max Short Circuit Current (KA) | 23 |
Force d'électrode (kilogrammes) | 1000 |
Course d'électrode (millimètres) | 100 |
Dimension (L*W*H) | 950mm*800mm*1675mm |
Garantie | 1 ans |
Caractéristiques de cuvette de alimentation d'écrou automatique
Articles | Paramètres | |
Système de alimentation automatique |
Tension d'entrée | 220V±10% 50HZ |
Puissance d'entrée | 0.35KVA | |
Vitesse de plat de vibration | 60-100pcs/min | |
Tailles appropriées d'écrous | M4-M16 | |
Forme appropriée d'écrous |
Quadrilatère, carré, hexagonal, hexagone, bride, cercle |
|
Capacité de transmission | 40-60pcs/min | |
Angles de transmission | 30-50° | |
Méthode de transmission | Glissement du rail ou du type électromagnétique | |
Taille de plat de vibration | 302mm | |
Quantité de stockage d'écrous | 20000 PCs | |
Système de soudage par résistance | Tension d'entrée | 380V±10% 50HZ (biphasé) |
Puissance d'entrée | 150KVA | |
Tension secondaire | AC10.8V | |
Max Short Circuit Current | 3800A | |
Pression d'électrode | 1000kg | |
Pression de alimentation | 150kg | |
Pression atmosphérique | ≧0.6Mpa | |
Pression d'eau |
≧0.1Mpa |

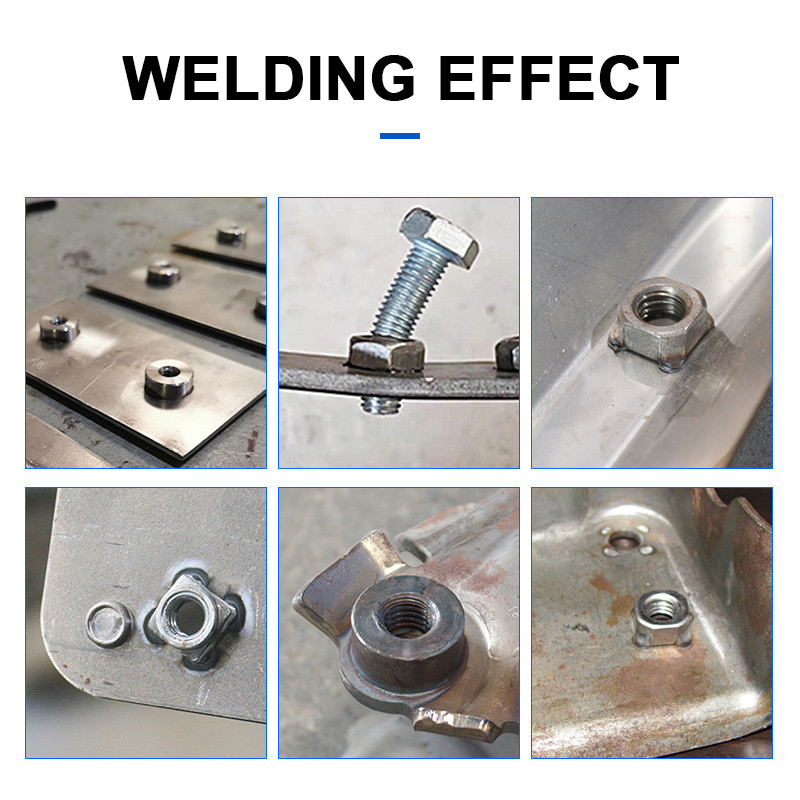

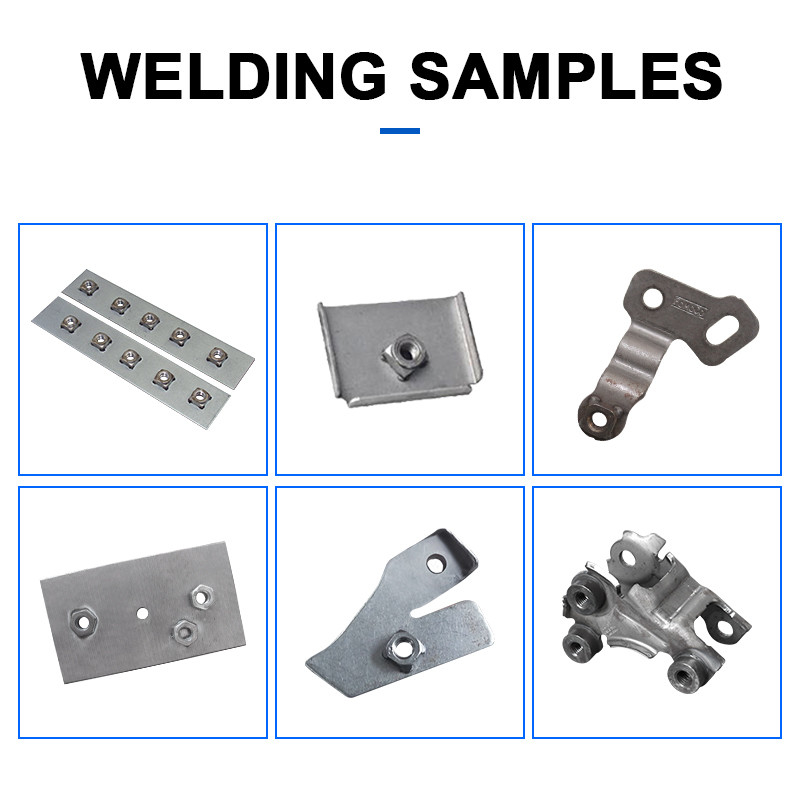

APPLICATION ET ÉCHANTILLONS
