Longueur 1000mm*1000m de machine de soudure de condensateur de tuyau

Ce condensateur soudant la machine spéciale est adapté aux besoins du client pour le condensateur aussi bien que le grillage de soudure. Selon les spécifications produit fournies par votre société, et afin d'augmenter l'efficacité et la cadence de fabrication, la machine est conçue en tant que le système de alimentation du montage deux, le système mobile automatique, le système de soudure automatique, et système de refroidissement. Pouvez souder deux morceaux de condensateur en même temps afin d'augmenter l'efficacité. Le cycle de soudure serait 20 sec/pc.

APPLICATION

Condensateur ou grillage de soudure continu. Ce condensateur soudant la machine spéciale est adapté aux besoins du client pour le condensateur de fil de soudure et de tube de Bundy avec le système de alimentation de fil automatique, le système mobile automatique, le système de soudure automatique, et le système de refroidissement.

1. Principal organisme : En raison du fil machine dense et horizontal, le type renforcé intégré de portique de principal organisme est conçu. Adoptez le principal organisme vertical d'effort. Cette machine est faite en bonne qualité de d'épaississement la plaque d'acier pour assurer l'intensité et la stabilité du principal organisme. La machine est équipée du guide de glissière pour fournir le point de soutien d'effort et la plate-forme de travail pour d'autres actions. Afin de mettre deux ensembles de montages de soudure sur la machine, la largeur de soudure efficace est 1300mm tandis que la longueur de soudure est 1000mm.

2. Source d'énergie : Adoptez la source de fréquence moyenne de soudure d'inverseur. Le taux de coefficient d'utilisation atteint 50%. L'alimentation d'énergie triphasée est sous la rectification par un inverseur spécial et convertie en tension CA 1000Hz et être transmis alors à un transformateur de fréquence moyenne à rectifier afin de fournir le courant de soudure de C.C. Rivalisez avec l'alimentation d'énergie générale d'impulsion à C.A., ce genre de source d'énergie pourrait être rapide et avec précision ajusté. Le petit impact à la grille d'alimentation et abaisser la condition pour la grille d'alimentation rivalisent avec la soudeuse monophasée de la même capacité.

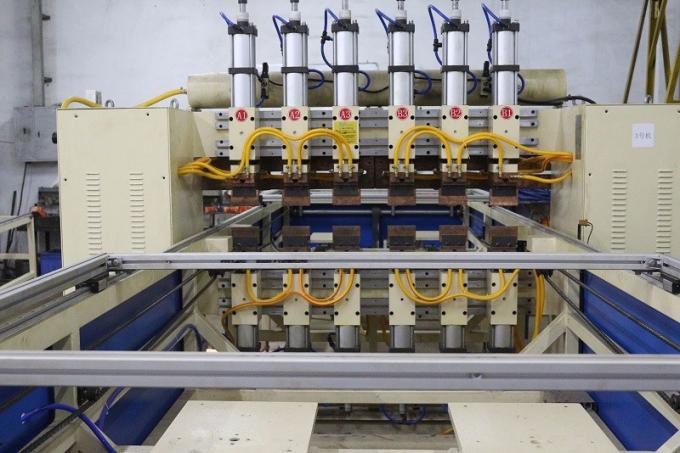

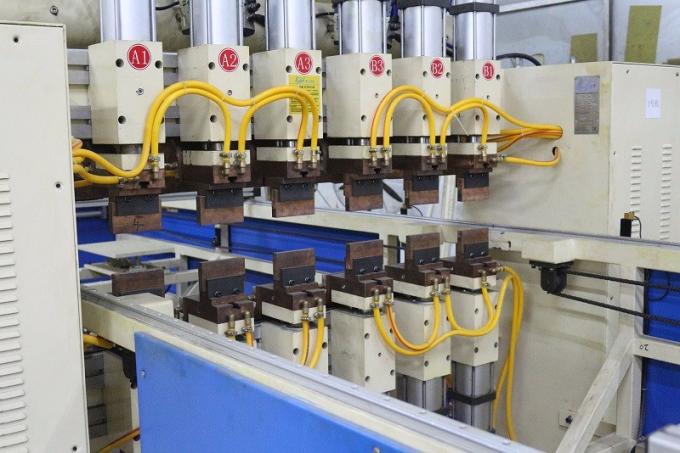

3. Structure de soudure de rangée : 6 ensembles d'électrodes de soudure sont installés sur la poutre et équipés du guide de glissière qui pourrait se déplacer horizontalement. Il est commode d'ajuster la distance de la tache de soudure ainsi il convient à souder les morceaux de travail avec le pincement différent. Le programme de soudure de l'électrode de soudure de rangée est flexible et les divers genres de programmes de soudure sont disponibles. Ainsi vous pourriez choisir de souder du milieu aux côtés ou des côtés à la soudure moyenne ou simple. Réalisez vraiment la cohérence d'écurie, fiable et bonne de l'effet de soudure.

4. Système de refroidissement : La soudeuse de résistance produira d'un bon nombre de chaleur au cours du processus de la soudure. La source de chaleur peut être de : la soudure de l'électrode et du morceau de travail ou le fonctionnement des composants comme le silicium commandé et le transformateur de soudure. Afin de protéger la vie active des composants et commander la température de ramollissement de l'électrode de soudure pour assurer la fiabilité de la soudure, il est conçu pour adopter le cycle de l'eau de refroidissement pour emporter la chaleur. Le type à refroidissement par air d'eau de refroidissement est adopté. Par le système de frigorification de la machine de la refroidir-eau, la température de l'eau est forcée pour refroidir à la température préréglée. Le but du cycle de l'eau de refroidissement est réalisé par la pompe à eau de la machine de la refroidir-eau et de la boîte de rangement de l'eau.
