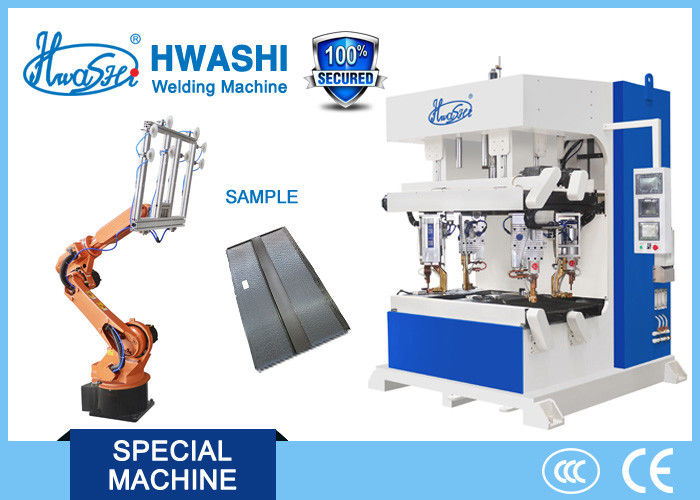

Machine automatique de soudage par points de coin en acier de Cabinet avec le robot de chargement
DESCRIPTION
Cette machine de soudure automatique spéciale pour le coin en acier de soudure de Cabinet avec le robot automatique de chargement et de déchargement
Partie : Machine automatique de soudage par points
PARAMÈTRES TECHNIQUES
Non. | Modèle | WL-SQ-MF90Kx4 |
1 | Puissance d'entrée | Triphasé |
2 | Capacité évaluée | 100KVAx4 |
3 | Courant d'entrée évalué | 300A |
4 | Taux évalué de coefficient d'utilisation | 25% |
5 | Tension secondaire ajustant la catégorie | 2 |
6 | Tension de flottement secondaire maximum | 12.5V |
7 | Courant maximum secondaire de court-circuit | 26KA |
8 | Courant fonctionnant continu | 20KA |
9 | Catégorie d'isolation de transformateur de soudure | F |
10 | Machine de soudure faisant pression sur des courbes | 2 types |
11 | La soudure programme le nombre | 101 types |
12 | Tête de soudure | 6 ensembles |
Partie : Robot automatique de chargement et de déchargement
Articles | Paramètres | |
Modèle | HS-20RH | |
Degrés de liberté | 6 | |
Entraînement de la méthode | Entraînement de servo à C.A. | |
Max. Payload | 20kg | |
Répété plaçant l'exactitude | ±0.05mm | |
Chaîne de mouvement | J1Axis | ±170° |
J2Axis | +120°~ -85° | |
J3Axis | +85°~ -165° | |
J4Axis | ±180° | |
J5Axis | ±135° | |
J6Axis | ±360° | |
Max. Speed | J1Axis | 2.27rad/s, 130°/s |
J2Axis | 2.27rad/s, 130°/s | |
J3Axis | 2.27rad/s, 130°/s | |
J4Axis | 3.93rad/s, 225°/s | |
J5Axis | 2.53rad/s, 145°/s | |
J6Axis | 6.98rad/s, 400°/s | |
Couple permis | J4Axis | 12N.m |
J5Axis | 10N.m | |
J6Axis | 8N.m | |
Environnement | La température | 0℃~55℃ |
Humidité | 20%~80% (aucun gel) | |
Autre |
Évitez le gaz et le liquide inflammables, explosifs, corrosifs ; |
|
Méthode d'installation | Installation au sol | |
Principal organisme de robot | 180kg | |
Puissance | 380V triphasé, 50HZ/60HZ, 3.6KVA | |
Poids électrique de Cabinet | 200kg |
Robot de chargement et déchargement de l'image fonctionnante de robot
